Page 29 - 理化检验-物理分册2024年第四期

鹿超超, 等: Q690D 高强度钢的动态连续冷却转变曲线

的动态 CCT 曲线进行了研究 [ 10-11 ] 。 显微组织, 结合德国全自动维氏硬度计测量硬度, 绘
制出材料的动态 CCT 曲线。
1 试验材料及方法
表1 试验用 Q 690D钢板的化学成分 %

试验用材料为 Q690D 钢板, 其化学成分如表1 质量分数
项目
所示。按照 CCT 要求制备试样, 试样结构如图1所 C Si Mn P S Cr+Mo Nb+Ti
示。在热模拟试验机上对试样进行动态 CCT 试验。 实测值 0.15 0.22 1.40 0.02 0.007 0.61 0.044

以10℃ / s的升温速率将试样加热到1200℃ , 保温

3min , 接着以 5 ℃ / s 的冷却速率将试样冷却至

-1 的应变速率进行
910℃ , 保温 30s ; 然后以 6s
20%的单道次压缩, 最后分别在 0.01 , 0.02 , 0.05 ,
0.1 , 0.25 , 0.5 , 1 , 2 , 5 , 8 , 10 , 15 , 20 , 30 , 40℃ / s等冷

却速率下将试样冷却到室温 [ 12-14 ] 。在试验过程中,
检测并记录试验过程中试样的直径变化。试验结束
后, 用 Ori g in软件和切线法测定其相变点。在加热 图1 试验钢的 CCT试样结构示意
过程中, 用上述方法测得试样组织向奥氏体转变的
2 试验结果及分析
为 780 ℃ , 奥氏体转变的终了温度
开始温度 A c1
[ 15 ] 。对热模拟试验后不同冷却速率下 2.1 不同冷却速率下试样的显微组织

为885℃
A c3

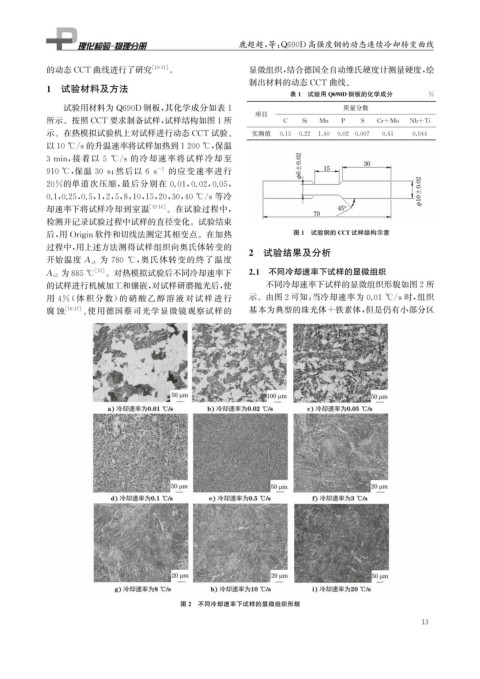

的试样进行机械加工和镶嵌, 对试样研磨抛光后, 使 不同冷却速率下试样的显微组织形貌如图2所

用 4% ( 体积分数) 的硝酸乙醇溶液 对 试 样 进 行 示。由图2可知: 当冷却速率为0.01 ℃ / s时, 组织
腐 蚀 [ 16-17 ] 。 使用德国蔡司光学显微镜观察试样的 基本为典型的珠光体+铁素体, 但是仍有小部分区

图2 不同冷却速率下试样的显微组织形貌

3
1
