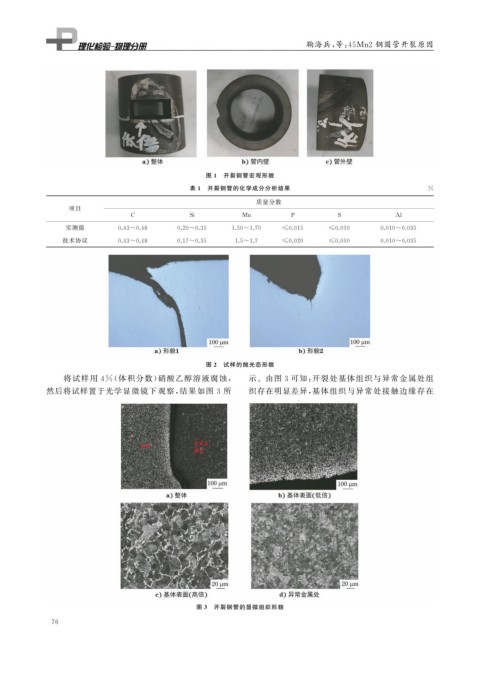

Page 88 - 理化检验-物理分册2024年第三期
P. 88
鞠海兵, 等: 45Mn2 钢圆管开裂原因
图 1 开裂钢管宏观形貌
表 1 开裂钢管的化学成分分析结果 %
质量分数
项目
C Si Mn P S Al
实测值 0.43~0.48 0.20~0.35 1.50~1.70 ≤0.015 ≤0.010 0.010~0.035
技术协议 0.43~0.48 0.17~0.35 1.5~1.7 ≤0.020 ≤0.010 0.010~0.035
图 2 试样的抛光态形貌
将试样用 4% ( 体积分数) 硝酸乙醇溶液腐蚀, 示。由图 3 可知: 开裂处基体组织与异常金属处组
然后将试样置于光学显微镜下观察, 结果如图 3 所 织存在明显差异, 基体组织与异常处接触边缘存在
图 3 开裂钢管的显微组织形貌
7 6
