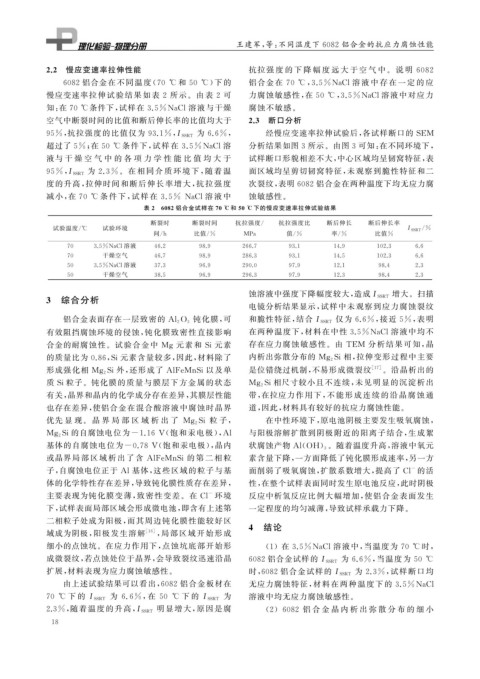

Page 30 - 理化检验-物理分册2024年第三期
P. 30

王建军, 等: 不同温度下 6082 铝合金的抗应力腐蚀性能


            2.2  慢应变速率拉伸性能                                     抗拉强 度 的 下 降 幅 度 远 大 于 空 气 中。 说 明 6082

                6082 铝合金在不同温度( 70 ℃ 和 50 ℃ ) 下的                铝合金在 70 ℃ , 3.5%NaCl溶 液 中 存 在 一 定 的 应
            慢应变速率拉伸试验结果如表 2 所示。由表 2 可                          力腐蚀敏感性, 在 50 ℃ , 3.5%NaCl溶液中对应力

            知: 在 70 ℃ 条件下, 试样在 3.5%NaCl溶液与干燥                   腐蚀不敏感。

            空气中断裂时间的比值和断后伸长率的比值均大于                            2.3  断口分析
                                                  为 6.6% ,
            95% , 抗拉强度的比值仅为 93.1% , I SSRT                         经慢应变速率拉伸试验后, 各试样断口的 SEM

            超过了 5% ; 在 50 ℃ 条件下, 试 样 在 3.5%NaCl溶               分析结果如图 3 所示。由图 3 可知: 在不同环境下,
            液与 干 燥 空 气 中 的 各 项 力 学 性 能 比 值 均 大 于               试样断口形貌相差不大, 中心区域均呈韧窝特征, 表
                       为 2.3% 。在 相 同 介 质 环 境 下, 随 着 温          面区域均呈剪切韧窝特征, 未观察到脆性特征和二
            95% , I SSRT
            度的升高, 拉伸时间和断后伸长率增大, 抗拉强度                           次裂纹, 表明 6082 铝合金在两种温度下均无应力腐
            减小, 在 70 ℃ 条 件 下, 试 样 在 3.5% NaCl溶 液 中             蚀敏感性。


                                     表 2 6082 铝合金试样在 70 ℃ 和 50 ℃ 下的慢应变速率拉伸试验结果


                                      断裂时        断裂时间      抗拉强度 /     抗拉强度比       断后伸长      断后伸长率
                                                                                                         /
              试验温度 / ℃    试验环境                                                                        I SSRT %
                                       间 / h     比值 / %      MPa        值 / %      率 / %      比值 %
                 70     3.5%NaCl溶液     46.2       98.9       266.7      93.1       14.9       102.3     6.6
                 70       干燥空气         46.7       98.9       286.3      93.1       14.5       102.3     6.6
                 50     3.5%NaCl溶液     37.3       96.9       290.0      97.9       12.1        98.4     2.3
                 50       干燥空气         38.5       96.9       296.3      97.9       12.3        98.4     2.3
                                                                                                  增大。扫描
            3  综合分析
                                                               蚀溶液中强度下降幅度较大, 造成I SSRT
                                                               电镜分析结果显示, 试样中未观察到应力腐蚀裂纹
                                                 钝化膜, 可                             仅为 6.6% , 接近 5% , 表明
                 铝合金表面存在一层致密的 Al 2O 3                          和脆性特征, 结合I SSRT
            有效阻挡腐蚀环境的侵蚀, 钝化膜致密性直接影响                            在两种温度下, 材料在中性 3.5%NaCl溶液中均不
            合金的耐腐蚀性。试验合金中 M g 元素和 Si元素                         存在应力腐蚀敏感性。由 TEM 分析结果可知, 晶
            的质量比为 0.86 , Si元素含量较多, 因此, 材料除了                    内析出弥散分布的 M g 2 Si相, 拉伸变形过程中主要
            形成强化相 M g 2 Si外, 还形成了 AlFeMnSi以及单                  是位错绕过机制, 不易形成微裂纹              [ 17 ] 。沿晶析出的
            质 Si粒子。钝化膜的质量与膜层下方金属的状态                            M g 2 Si相尺寸较小且不连续, 未见明显的沉淀析出
            有关, 晶界和晶内的化学成分存在差异, 其膜层性能                          带, 在拉应力作用下, 不能形成连续的沿晶腐蚀通
            也存在差异, 使铝合金在混合酸溶液中腐蚀时晶界                            道, 因此, 材料具有较好的抗应力腐蚀性能。
            优先 显 现。 晶 界 局 部 区 域 析 出 了 M g 2 Si 粒 子,                在中性环境下, 原电池阴极主要发生吸氧腐蚀,

            M g 2 Si的自腐蚀电位为 -1.16V ( 饱和汞电极), Al                与阳极溶解扩散到阴极附近的阳离子结合, 生成絮

            基体的自腐蚀电位为 -0.78V ( 饱和汞电极), 晶内                      状腐蚀产物 Al ( OH )。随着温度升高, 溶液中氧元
                                                                                 3
            或晶界局 部 区 域 析 出 了 含 AlFeMnSi的 第 二 相 粒               素含量下降, 一方面降低了钝化膜形成速率, 另一方
            子, 自腐蚀电位正于 Al基体, 这些区域的粒子与基                         面削弱了吸氧腐蚀, 扩散系数增大, 提高了 Cl 的活
                                                                                                       -
            体的化学特性存在差异, 导致钝化膜性质存在差异,                           性, 在整个试样表面同时发生原电池反应, 此时阴极
            主要表现为钝化膜变薄, 致密性变差。在 Cl 环境                          反应中析氢反应比例大幅增加, 使铝合金表面发生
                                                     -
            下, 试样表面局部区域会形成微电池, 即含有上述第                          一定程度的均匀减薄, 导致试样承载力下降。
            二相粒子处成为阳极, 而其周边钝化膜性能较好区
                                                              4  结论
            域成为阴极, 阳极发生溶解            [ 16 ] , 局部区域开始形成
            细小的点蚀坑。在应力作用下, 点蚀坑底部开始形                                ( 1 )在 3.5%NaCl溶液中, 当温度为 70 ℃ 时,


            成微裂纹, 若点蚀处位于晶界, 会导致裂纹迅速沿晶                                                 为 6.6% , 当温度为 50 ℃

                                                              6082铝合金试样的I SSRT
            扩展, 材料表现为应力腐蚀敏感性。                                  时, 6082 铝合金试样的I SSRT      为 2.3% , 试样断口均
                 由上述试验结果可以看出, 6082 铝合金板材在                      无应力腐蚀特征, 材料在两种温度下的 3.5%NaCl

                                                        为      溶液中均无应力腐蚀敏感性。
            70 ℃ 下 的 I SSRT  为 6.6% , 在 50 ℃ 下 的 I SSRT
                                        明显增大, 原因是腐                 ( 2 ) 6082 铝 合 金 晶 内 析 出 弥 散 分 布 的 细 小

            2.3% , 随着温度的升高, I SSRT
             1 8
   25   26   27   28   29   30   31   32   33   34   35
