Page 27 - 理化检验-物理分册2024年第三期

廖建开, 等: 长时运行过热器 12Cr1MoV 钢管的内壁氧化层

随着服 役 时 间 的 延 长, 试 样 3 金 属 基 材 的 晶 界
碳化物呈链状聚集分布, 碳化物逐渐增多,
Cr 23 C 6
颗粒尺寸逐渐变大, 试样 3 内壁氧化层厚度增大, 组
织疏松, 且与金属基体之间有明显的分界面。

( 2 ) 12Cr1MoV 钢 管 内 壁 的 主 要 氧 化 物 为
, 随着服役时间的延长, 试样 3 中的
Fe 2O 3 和 Fe 3O 4
含量增多, 形成了锰和硅的氧化物, 且试样 3
Fe 2O 3
的室温抗拉强度变低。

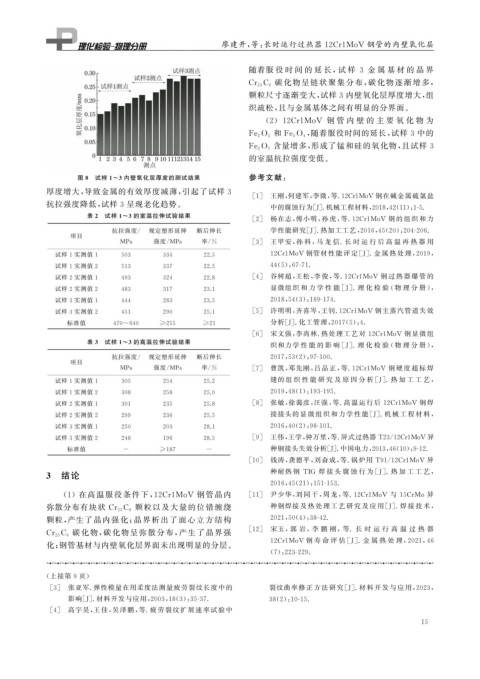

图 8 试样 1~3 内壁氧化层厚度的测试结果 参考文献:

厚度增大, 导致金属的有效厚度减薄, 引起了试样 3
[ 1 ] 王刚, 何建军, 李微, 等.12Cr1MoV 钢在碱金属硫氯盐
抗拉强度降低, 试样 3 呈现老化趋势。
中的腐蚀行为[ J ] . 机械工程材料, 2018 , 42 ( 11 ): 1-5.
表 2 试样 1~3 的室温拉伸试验结果
[ 2 ] 杨在志, 傅小明, 孙 虎, 等 .12Cr1MoV 钢 的 组 织 和 力
抗拉强度 / 规定塑形延伸 断后伸长 学性能研究[ J ] . 热加工工艺, 2016 , 45 ( 20 ): 204-206.
项目
MPa 强度 / MPa 率 / % [ 3 ] 王甲安, 孙 科, 马 龙 信 . 长 时 运 行 后 高 温 再 热 器 用
12Cr1MoV 钢管材 性 能 评 定 [ J ] . 金 属 热 处 理, 2019 ,
试样 1 实测值 1 503 334 22.5
试样 1 实测值 2 513 337 22.5 44 ( 5 ): 67-71.
[ 4 ] 谷树超, 王松, 李 俊, 等 .12Cr1MoV 钢 过 热 器 爆 管 的
试样 2 实测值 1 493 324 22.8
显微组 织 和 力 学 性 能 [ J ] . 理 化 检 验 ( 物 理 分 册 ),
试样 2 实测值 2 483 317 23.1
试样 3 实测值 1 444 283 23.5 2018 , 54 ( 3 ): 169-174.
[ 5 ] 许明明, 齐喜岑, 王钊 .12Cr1MoV 钢主蒸汽管道失效
试样 3 实测值 2 451 290 25.1
标准值 470~640 ≥255 ≥21 分析[ J ] . 化工管理, 2017 ( 5 ): 4.
[ 6 ] 宋文强, 李尚林 . 热处理工艺对 12Cr1MoV 钢显微组
表 3 试样 1~3 的高温拉伸试验结果
织和力 学 性 能 的 影 响 [ J ] . 理 化 检 验 ( 物 理 分 册 ),
抗拉强度 / 规定塑形延伸 断后伸长 2017 , 53 ( 2 ): 97-100.
项目
MPa 强度 / MPa 率 / % [ 7 ] 曹凯, 邓先刚, 吕 品 正, 等 .12Cr1MoV 钢 硬 度 超 标 焊
缝的 组 织 性 能 研 究 及 原 因 分 析 [ J ] . 热 加 工 工 艺,
试样 1 实测值 1 305 254 25.2
试样 1 实测值 2 308 258 25.0 2019 , 48 ( 1 ): 193-195.
[ 8 ] 张敏, 徐蔼彦, 汪强, 等 . 高温运行后 12Cr1MoV 钢焊
试样 2 实测值 1 301 235 25.8
接接头的 显 微 组 织 和 力 学 性 能 [ J ] . 机 械 工 程 材 料,
试样 2 实测值 2 299 236 25.5
试样 3 实测值 1 250 203 28.1 2016 , 40 ( 2 ): 98-101.
[ 9 ] 王伟, 王学, 钟万里, 等. 屏式过热器 T23 / 12Cr1MoV 异
试样 3 实测值 2 248 196 28.5
标准值 - ≥187 - 种钢接头失效分析[ J ] . 中国电力, 2013 , 46 ( 10 ): 9-12.
[ 10 ] 钱涛, 龚德平, 刘奋成, 等 . 锅炉用 T91 / 12Cr1MoV 异
3 结论 种耐热 钢 TIG 焊 接 头 腐 蚀 行 为 [ J ] . 热 加 工 工 艺,
2016 , 45 ( 21 ): 151-153.
( 1 )在高温服役条件下, 12Cr1MoV 钢管晶内 [ 11 ] 尹少华, 刘 同 干, 周 龙, 等 .12Cr1MoV 与 15CrMo 异

颗粒以及大量的位错缠绕 种钢焊接 及 热 处 理 工 艺 研 究 及 应 用 [ J ] . 焊 接 技 术,
弥散分布有块状 Cr 23 C 6
颗粒, 产生了晶内强化; 晶界析出了面心立 方结构 2021 , 50 ( 4 ): 38-42.
[ 12 ] 宋玉, 郭 岩, 李 鹏 刚, 等 . 长 时 运 行 高 温 过 热 器
碳化物, 碳化物呈弥散分布, 产生了晶界强
Cr 23 C 6
化; 钢管基材与内壁氧化层界面未出现明显的分层。 12Cr1MoV 钢 寿 命 评 估 [ J ] . 金 属 热 处 理, 2021 , 46
( 7 ): 223-229.

( 上接第 9 页)
[ 3 ] 张亚军 . 弹性模量在用柔度法测量疲劳裂纹长度中的 裂纹曲率修 正 方 法 研 究[ J ] . 材 料 开 发 与 应 用, 2023 ,
影响[ J ] . 材料开发与应用, 2003 , 18 ( 3 ): 35-37. 38 ( 2 ): 10-15.
[ 4 ] 高宇昊, 王佳, 吴泽鹏, 等 . 疲劳裂纹扩展速率试验 中
1 5
