Page 26 - 理化检验-物理分册2024年第三期

廖建开, 等: 长时运行过热器 12Cr1MoV 钢管的内壁氧化层

的杂化轨道峰, 结合 O 元素窄谱中的 528.32eV 峰, 物质。对比试样1 , 2 , 试样 3 的金属元素与蒸汽中的
O 元素结合, 形成的氧化物种类较多, 说明随着服役
。综上所述, 试样 3
判定试样内壁表面生成了 MnO 2
、 、 、 等 时间的延长, 金属整体氧化程度显著提高。
内壁表面生成了 Fe 2O 3 FeO 、 Fe 3O 4 SiO 2 MnO 2

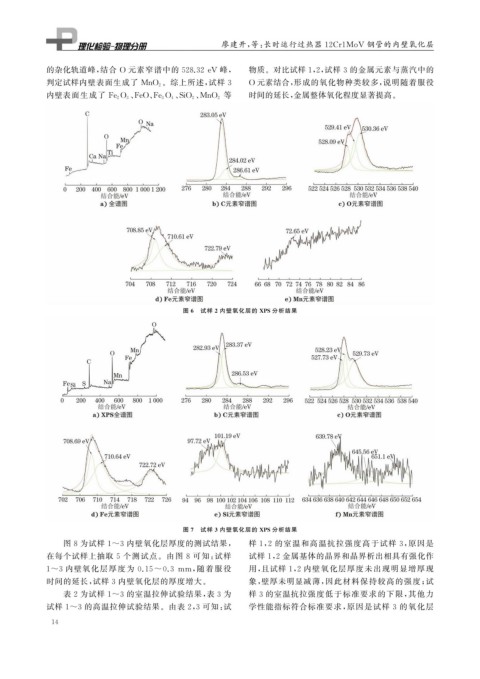

图 6 试样 2 内壁氧化层的 XPS分析结果

图 7 试样 3 内壁氧化层的 XPS分析结果
图 8 为试样 1~3 内壁氧化层厚度的测试结果, 样 1 , 2 的室温和高温抗拉强度高于试样 3 , 原因是
在每个试样上抽取 5 个测试点。由图 8 可知: 试样 试样 1 , 2 金属基体的晶界和晶界析出相具有强化作

1~3 内壁氧化层厚度为 0.15~0.3 mm , 随着服役 用, 且试样 1 , 2 内壁氧化层厚度未出现明显增厚现
时间的延长, 试样 3 内壁氧化层的厚度增大。 象, 壁厚未明显减薄, 因此材料保持较高的强度; 试
表 2 为试样 1~3 的室温拉伸试验结果, 表 3 为 样 3 的室温抗拉强度低于标准要求的下限, 其他力
试样 1~3 的高温拉伸试验结果。由表 2 , 3 可知: 试 学性能指标符合标准要求, 原因是试样 3 的氧化层
1 4
