Page 89 - 理化检验-物理分册2023年第八期
P. 89
黄 蓉, 等: 110kV 变电站高压支柱瓷绝缘子断裂原因
率, 而且气孔的直径较大, 心部黄色区域存在部分不 显, 石英颗粒区域存在异常粗大、 脱黏、 微裂纹等
规则形状的气孔; 黄心部位的气孔、 疏松缺陷比较明 缺陷。

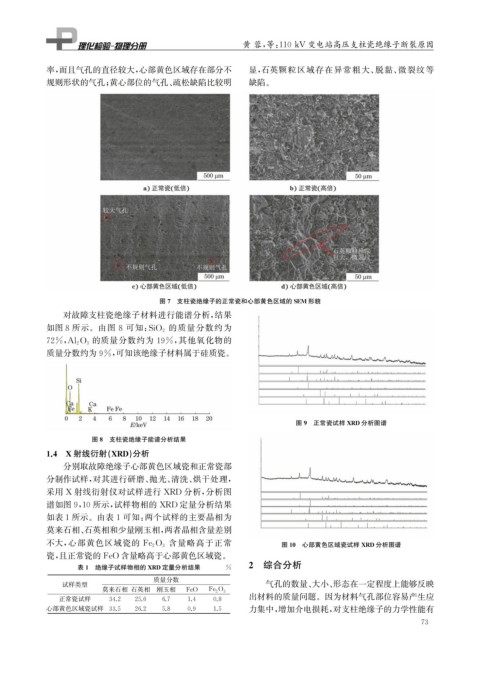

图7 支柱瓷绝缘子的正常瓷和心部黄色区域的SEM 形貌
对故障支柱瓷绝缘子材料进行能谱分析, 结果
的质量分数约为
如图8所示。由图 8 可知: SiO 2
的质量分数约为 19% , 其他氧化物的
72% , Al 2O 3
质量分数约为9% , 可知该绝缘子材料属于硅质瓷。
图9 正常瓷试样 XRD分析图谱
图8 支柱瓷绝缘子能谱分析结果
1.4 X 射线衍射( XRD ) 分析
分别取故障绝缘子心部黄色区域瓷和正常瓷部
分制作试样, 对其进行研磨、 抛光、 清洗、 烘干处理,
采用 X 射线衍射仪对试样进行 XRD 分析, 分析图
谱如图9 , 10所示, 试样物相的 XRD 定量分析结果
如表1所示。由表1可知: 两个试样的主要晶相为
莫来石相、 石英相和少量刚玉相, 两者晶相含量差别
含量略高于正常
不大, 心部黄色区域瓷的 Fe 2O 3 图10 心部黄色区域瓷试样 XRD分析图谱
瓷, 且正常瓷的 FeO 含量略高于心部黄色区域瓷。
表1 绝缘子试样物相的 XRD定量分析结果 % 2 综合分析
质量分数
试样类型 气孔的数量、 大小、 形态在一定程度上能够反映
莫来石相 石英相 刚玉相 FeO Fe 2 O 3
正常瓷试样 34.2 25.6 6.7 1.4 0.8 出材料的质量问题。因为材料气孔部位容易产生应
心部黄色区域瓷试样 33.5 26.2 5.8 0.9 1.5 力集中, 增加介电损耗, 对支柱绝缘子的力学性能有
7 3
