Page 88 - 理化检验-物理分册2023年第八期

黄 蓉, 等: 110kV 变电站高压支柱瓷绝缘子断裂原因

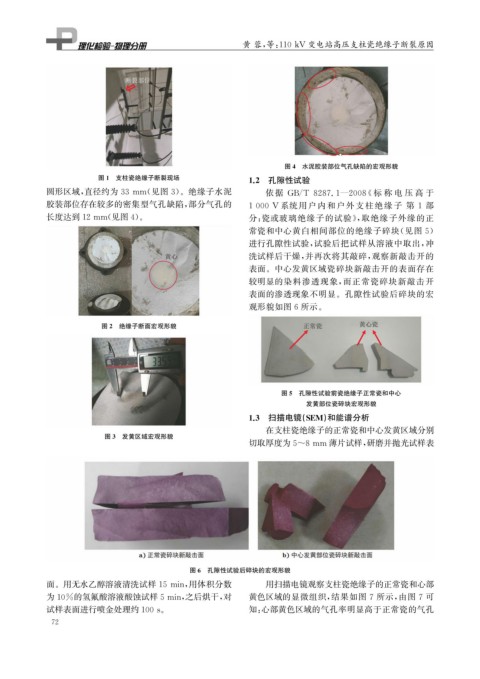

图4 水泥胶装部位气孔缺陷的宏观形貌
图1 支柱瓷绝缘子断裂现场 1.2 孔隙性试验

圆形区域, 直径约为33mm ( 见图3 )。绝缘子水泥 依据 GB / T8287.1 — 2008 《 标 称 电 压 高 于

胶装部位存在较多的密集型气孔缺陷, 部分气孔的 1000V 系统用 户 内 和 户 外 支 柱 绝 缘 子 第 1 部

长度达到12mm ( 见图4 )。 分: 瓷或玻璃绝缘子的试验》, 取绝缘子外缘的正
常瓷和中心黄白相间部位的绝缘子碎块( 见图 5 )
进行孔隙性试验, 试验后把试样从溶液中取出, 冲
洗试样后干燥, 并再次将其敲碎, 观察新敲击开的
表面。中心发黄区域瓷碎块新敲击开的表面存在
较明显的染料渗透现象, 而正常瓷碎块新敲击开
表面的渗透现象不明显。孔隙性试验后碎块的宏
观形貌如图6所示。

图2 绝缘子断面宏观形貌

图5 孔隙性试验前瓷绝缘子正常瓷和中心
发黄部位瓷碎块宏观形貌
1.3 扫描电镜( SEM ) 和能谱分析
在支柱瓷绝缘子的正常瓷和中心发黄区域分别
图3 发黄区域宏观形貌
切取厚度为5~8mm 薄片试样, 研磨并抛光试样表

图6 孔隙性试验后碎块的宏观形貌
面。用无水乙醇溶液清洗试样15min , 用体积分数 用扫描电镜观察支柱瓷绝缘子的正常瓷和心部

为10%的氢氟酸溶液酸蚀试样5min , 之后烘干, 对 黄色区域的显微组织, 结果如图 7 所示, 由图 7 可

试样表面进行喷金处理约100s 。 知: 心部黄色区域的气孔率明显高于正常瓷的气孔
7 2
