Page 85 - 理化检验-物理分册2023年第七期

刘桂江, 等: 0Cr17Ni4Cu4Nb钢电渣坯裂纹产生原因

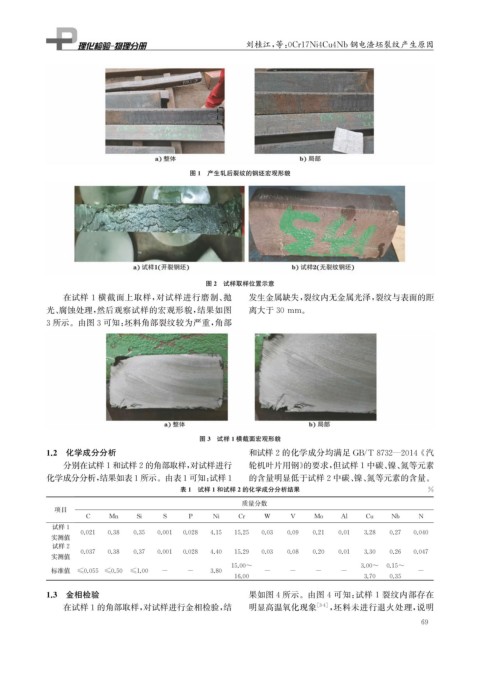

图1 产生轧后裂纹的钢坯宏观形貌

图2 试样取样位置示意
在试样 1 横截面上取样, 对试样进行磨制、 抛 发生金属缺失, 裂纹内无金属光泽, 裂纹与表面的距

光、 腐蚀处理, 然后观察试样的宏观形貌, 结果如图 离大于30mm 。
3所示。由图3可知: 坯料角部裂纹较为严重, 角部

图3 试样1横截面宏观形貌
1.2 化学成分分析 和试样2的化学成分均满足 GB / T8732 — 2014 《 汽

分别在试样1和试样2的角部取样, 对试样进行 轮机叶片用钢》 的要求, 但试样1中碳、 镍、 氮等元素
化学成分分析, 结果如表1所示。由表1可知: 试样1 的含量明显低于试样2中碳、 镍、 氮等元素的含量。
表1 试样1和试样2的化学成分分析结果 %

质量分数
项目
C Mn Si S P Ni Cr W V Mo Al Cu Nb N
试样1
0.021 0.38 0.35 0.001 0.028 4.15 15.25 0.03 0.09 0.21 0.01 3.28 0.27 0.040
实测值
试样2
0.037 0.38 0.37 0.001 0.028 4.40 15.29 0.03 0.08 0.20 0.01 3.30 0.26 0.047
实测值
15.00~ 3.00~ 0.15~
标准值 ≤0.055 ≤0.50 ≤1.00 - - 3.80 - - - - -
16.00 3.70 0.35
1.3 金相检验 果如图4所示。由图4可知: 试样1裂纹内部存在
在试样1的角部取样, 对试样进行金相检验, 结 明显高温氧化现象 [ 3-4 ] , 坯料未进行退火处理, 说明
6 9
