Page 82 - 理化检验-物理分册2023年第七期

高彬科, 等: 双联行星轮断齿原因

寸约为2 μ m~5 μ m ( 直径) 的细小氧化铝颗粒聚集而成。 由图6可知: 裂纹源与齿面的距离约为2.35mm ; 裂

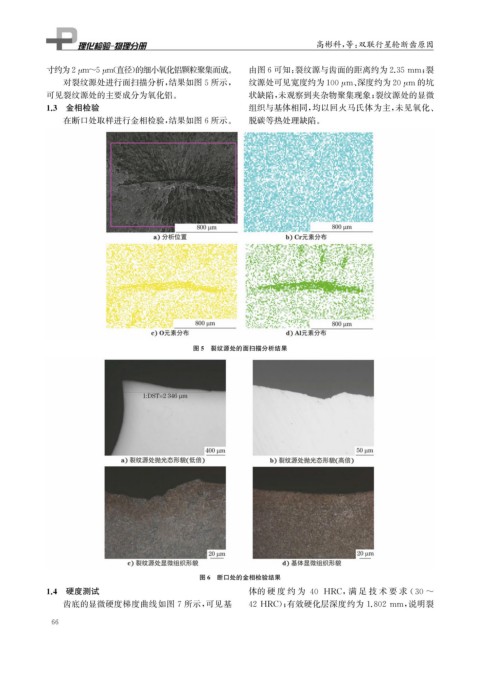

对裂纹源处进行面扫描分析, 结果如图5所示, 纹源处可见宽度约为100 μ m 、 深度约为20 μ m 的坑
可见裂纹源处的主要成分为氧化铝。 状缺陷, 未观察到夹杂物聚集现象; 裂纹源处的显微
1.3 金相检验 组织与基体相同, 均以回火马氏体为主, 未见氧化、
在断口处取样进行金相检验, 结果如图6所示。 脱碳等热处理缺陷。

图5 裂纹源处的面扫描分析结果

图6 断口处的金相检验结果
1.4 硬度测试 体的 硬 度 约 为 40 HRC , 满 足 技 术 要 求 ( 30~

齿底的显微硬度梯度曲线如图7所示, 可见基 42HRC ); 有效硬化层深度约为1.802mm , 说明裂

6 6
