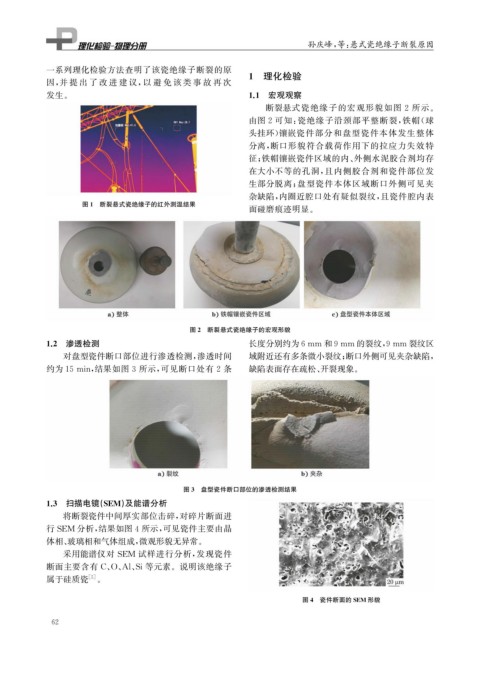

孙庆峰, 等: 悬式瓷绝缘子断裂原因

一系列理化检验方法查明了该瓷绝缘子断裂的原
因, 并 提 出 了 改 进 建 议, 以 避 免 该 类 事 故 再 次 1 理化检验
发生。 1.1 宏观观察
断裂悬式瓷绝缘子的宏观形貌如图 2 所示。
由图2可知: 瓷绝缘子沿颈部平整断裂, 铁帽( 球
头挂环) 镶嵌瓷件部分和盘型瓷件本体发生整体
分离, 断口形貌符合载荷作用下的拉应力失效特
征; 铁帽镶嵌瓷件区域的内、 外侧水泥胶合剂均存
在大小不等的孔洞, 且内侧胶合剂和瓷件部位发
生部分脱离; 盘型瓷件本体区域断口外侧可见夹
杂缺陷, 内圈近腔口处有疑似裂纹, 且瓷件腔内表
图1 断裂悬式瓷绝缘子的红外测温结果
面碰磨痕迹明显。

图2 断裂悬式瓷绝缘子的宏观形貌

1.2 渗透检测 长度分别约为6mm 和9mm 的裂纹, 9mm 裂纹区

对盘型瓷件断口部位进行渗透检测, 渗透时间 域附近还有多条微小裂纹; 断口外侧可见夹杂缺陷,
约为15min , 结果如图 3 所示, 可见断口处有 2 条 缺陷表面存在疏松、 开裂现象。

图3 盘型瓷件断口部位的渗透检测结果
1.3 扫描电镜( SEM ) 及能谱分析
将断裂瓷件中间厚实部位击碎, 对碎片断面进
行 SEM 分析, 结果如图4所示, 可见瓷件主要由晶

体相、 玻璃相和气体组成, 微观形貌无异常。
采用能谱仪对 SEM 试样进行分析, 发现瓷件
断面主要含有 C 、 O 、 Al 、 Si 等元素。说明该绝缘子
属于硅质瓷 [ 5 ] 。

图4 瓷件断面的SEM 形貌
