高彬科, 等: 双联行星轮断齿原因

成的断口1和沿周向扩展形成的断口2 。根据 T 形 和放射线粗大的2区, 断口2为1区末端发生二次
裂纹判断法可知, 断口 1 为主断裂面, 即首先开 扩展所致; 根据放射线纹路可判断, 裂纹源与行星轮

裂处。 端面的距离约为22mm , 与齿根次表面的距离约为
将断口1人工打开并进行宏观观察, 结果如图 2mm ; 线状缺陷平行于齿宽方向, 其长度约为 1~

3所示。由图 3 可知: 断裂面包括较为平滑的 1 区 2mm 。

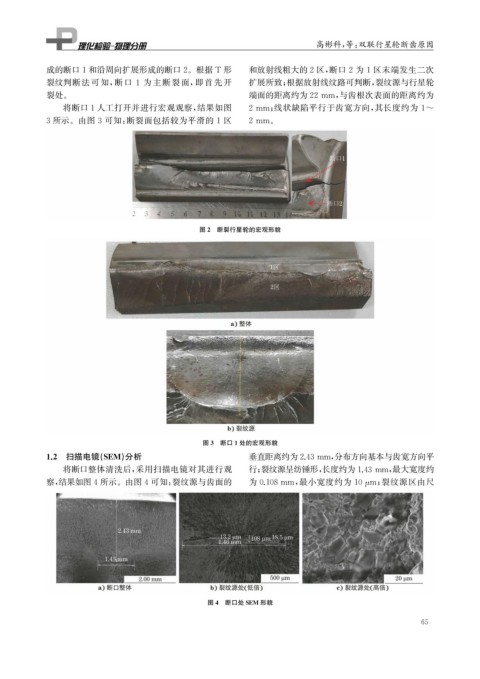

图2 断裂行星轮的宏观形貌

图3 断口1处的宏观形貌

1.2 扫描电镜( SEM ) 分析 垂直距离约为2.43mm , 分布方向基本与齿宽方向平

将断口整体清洗后, 采用扫描电镜对其进行观 行; 裂纹源呈纺锤形, 长度约为1.43mm , 最大宽度约

察, 结果如图4所示。由图4可知: 裂纹源与齿面的 为0.108mm , 最小宽度约为 10 μ m ; 裂纹源区由尺

图4 断口处SEM 形貌
