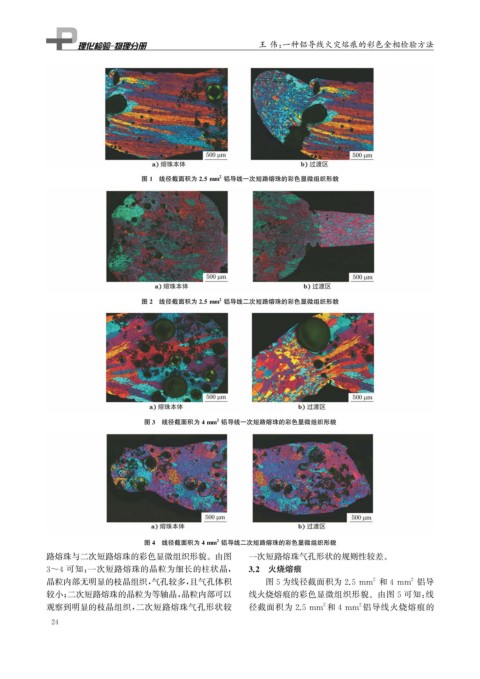

王 伟: 一种铝导线火灾熔痕的彩色金相检验方法

图1 线径截面积为2.5mm 铝导线一次短路熔珠的彩色显微组织形貌
2

2

图2 线径截面积为2.5mm 铝导线二次短路熔珠的彩色显微组织形貌

2
图3 线径截面积为4mm 铝导线一次短路熔珠的彩色显微组织形貌

2

图4 线径截面积为4mm 铝导线二次短路熔珠的彩色显微组织形貌
路熔珠与二次短路熔珠的彩色显微组织形貌。由图 一次短路熔珠气孔形状的规则性较差。
3~4可知: 一次短路熔珠的晶粒为细长的柱状晶, 3.2 火烧熔痕

晶粒内部无明显的枝晶组织, 气孔较多, 且气孔体积 图5为线径截面积为2.5mm 和4mm 铝导
2
2
较小; 二次短路熔珠的晶粒为等轴晶, 晶粒内部可以 线火烧熔痕的彩色显微组织形貌。由图5可知: 线
观察到明显的枝晶组织, 二次短路熔珠气孔形状较 径截面积为 2.5mm 和 4mm 铝导线火烧熔痕的

2
2
2 4
