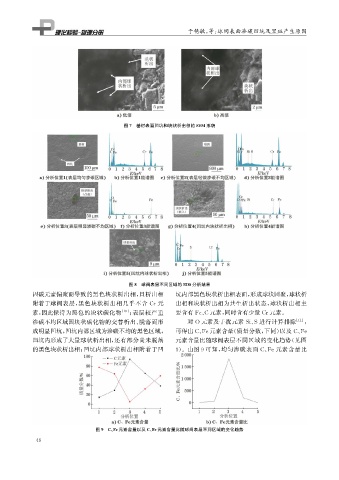

Page 60 - 理化检验-物理分册2023年第三期
P. 60
于艳敏, 等: 球阀表面渗碳凹坑及黑斑产生原因
图7 基材表面凹坑和块状析出相的SEM 形貌
图8 球阀表层不同区域的 EDS分析结果
因碳元素偏聚而导致的黑色块状析出相, 且析出相 坑内部黑色块状析出相表面, 形成球状团聚, 球状析
附着于球阀表层, 黑色块状析出相几乎不含 Cr元 出相和块状析出相为共生析出状态, 球状析出相主
素, 因此保持为黑色的块状碳化物 [ 10 ] ; 表层较严重 要含有 Fe 、 C元素, 同时含有少量 Cr元素。
渗碳不均区域因块状碳化物的交替析出、 脱落而形 对 O 元素及干扰元素 Si 、 S 进行计算排除 [ 11 ] ,
成明显凹坑, 凹坑内部区域为渗碳不均的黑色区域, 可得出 C 、 Fe元素含量( 质量分数, 下同) 以及 C 、 Fe
凹坑内形成了大量球状析出相, 还有部分尚未脱落 元素含量比随球阀表层不同区域的变化趋势( 见图
的黑色块状析出相; 凹坑内部球状析出相附着于凹 9 )。由图9可知, 均匀渗碳表面 C 、 Fe元素含量比
图9 C 、 Fe元素含量以及 C 、 Fe元素含量比随球阀表层不同区域的变化趋势
4 8
