Page 76 - 理化检验-物理分册2023年第一期
P. 76
李昱伟, 等: 高温锅炉管 T22 / TP347H 异种钢焊接接头早期失效原因
应力增大, 蠕变速率加快。氧化缺口使接头实际承
载截面积减小, 并在缺口根部形成应力集中。熔合
线两侧强度不同, 使得接头不能在应力作用下产生
均匀的应变, 变形首先集中在低强度 T22钢侧近熔
合线区域, 进一步加大了因几何形状不连续而产生
的应力集中, 最终导致裂纹沿熔合线扩展。
3 结论及建议
异种钢焊接接头中 T22低合金钢、 TP347H 不

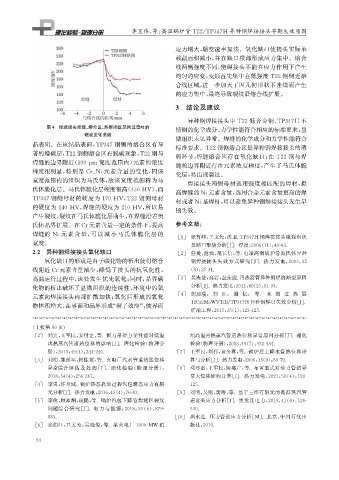

图4 焊接接头焊缝、 熔合区、 热影响区及附近母材的
锈钢的化学成分、 力学性能符合相应的标准要求, 显
硬度变化曲线
微组织未见异常。焊缝的化学成分和力学性能符合
晶表面。在该结晶表面, TP347钢侧的熔合区有显
标准要求。 T22钢侧熔合区是异种钢焊接接头的薄
著的增碳层, T22钢侧熔合区有脱碳现象, T22钢与
弱环节, 焊缝熔合区存在氧化缺口; 在 T22 钢与焊
焊缝的边界附近( 100 μ m 宽度范围内) 元素的浓度
缝的边界附近存在元素浓度梯度, 产生了马氏体脆
梯度很明显, 特别是 Cr 、 Ni元素含量的变化, 因该
化层, 易出现裂纹。
宽度范围内的组织为马氏体, 故该宽度范围称为马
焊接接头两侧母材选用强度相匹配的焊材, 提
氏体脆化层。马氏体脆化层硬度很高( 430HV ), 而
高焊缝的 Ni 元素含量, 选用合金元素含量更高的焊
TP347钢侧母材的硬度为 170HV , T22 钢侧母材 材或者 Ni 基焊材, 可以避免异种钢焊接接头发生早
的硬度为140HV , 焊缝的硬度为210HV , 所以易
期失效。
产生裂纹, 裂纹在马氏体脆化层萌生, 在焊缝沿着奥
氏体晶界扩展。在Cr元素含量一定的条件下, 提高 参考文献:
焊缝的 Ni元素含量, 可以减小马氏体脆化层的
[ 1 ] 张哲峰, 王文先, 洪卫.TP347H 钢焊接接头微观组织
宽度。
及断口形貌分析[ J ] . 焊接, 2006 ( 11 ): 40-43.
2.2 异种钢焊接接头氧化缺口 [ 2 ] 任爱, 赵灿, 范长信, 等. 电站高温锅炉管奥氏体异种
氧化缺口的形成是由于碳化物的析出使得熔合 钢焊接接头失效方式研究[ J ] .热力发电, 2003 , 32
线附近 Cr元素含量减少, 降低了接头的抗氧化性, ( 8 ): 27-31.
高温运行过程中, 该处发生优先氧化; 同时, 晶界碳 [ 3 ] 吴奭登, 高岩, 盘荣旋. 再热器管异种钢焊缝断裂原因
化物的析出破坏了显微组织的连续性, 环境中的氧 分析[ J ] . 热力发电, 2011 , 40 ( 2 ): 91-93.
[ 4 ] 胡加瑞, 刘 旺, 谢 亿, 等. 末 级 过 热 器
元素向焊接接头内部扩散加快; 氧化后形成的氧化
物体积增大, 在界面和晶界形成“ 楔子效应”, 使界面 12Cr2MoWVTiB / TP347H 异种钢焊口失效分析[ J ] .
矿冶工程, 2015 , 35 ( 1 ): 123-125.
( 上接第60页)
[ 2 ] 刘宾, 王军民, 安付立, 等. 恒力吊架力学性能对低温 组高温再热蒸汽管道热位移异常原因分析[ J ] . 理化
再热蒸汽管道热位移的影响[ J ] . 理化检验( 物理分 检验( 物理分册), 2013 , 49 ( 7 ): 432-434.
册), 2013 , 49 ( 4 ): 244-246. [ 7 ] 王军民, 刘祥, 黄金喜, 等. 锅炉后主降水管热位移计
[ 3 ] 刘明, 郭延军, 何桂宽, 等. 火电厂汽水管道热胀位移 算与分析[ J ] . 热力发电, 2006 , 35 ( 9 ): 69-70.
异常综合评估及处理 [ J ] .理化检验 ( 物理分册), [ 8 ] 邓玲惠, 王军民, 陈盛广, 等. 布置型式对动力管道异
2018 , 54 ( 4 ): 256-261. 常大位移影响计算[ J ] . 热力发电, 2021 , 50 ( 4 ): 120-
[ 4 ] 李勇, 许开城. 锅炉热态启动过程汽包瞬态应力有限 125.
元分析[ J ] . 热力发电, 2016 , 45 ( 4 ): 76-83. [ 9 ] 刘明, 吴刚, 黄海, 等. 基于三维有限元的高温蒸汽管
[ 5 ] 李俊, 顾沛渊, 段鹏, 等. 锅炉汽包下降管焊缝区裂纹 道弯头应力分析[ J ] . 黑龙江电力, 2019 , 41 ( 6 ): 526-
问题综合研究[ J ] .电力与能源, 2018 , 39 ( 6 ): 879- 530.
883. [ 10 ] 唐永进. 压力管道应力分析[ M ] . 北京: 中国石化出
[ 6 ] 张伟江, 卫大为, 吴晓俊, 等. 某火电厂 1000 MW 机 版社, 2010.
6 4
