Page 79 - 理化检验-物理分册2023年第一期

张海峰: 回转窑托轮开裂原因

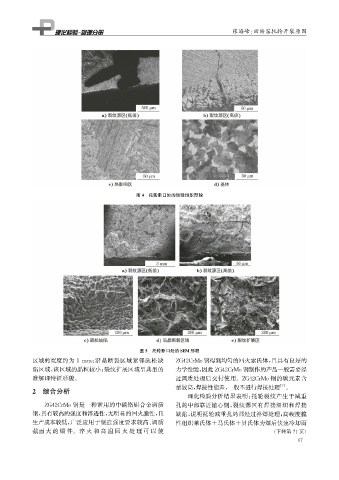

图4 托轮断口处的显微组织形貌

图5 托轮断口处的SEM 形貌

区域的宽度约为 1mm ; 沿晶断裂区域紧邻疏松缺 ZG42CrMo钢得到均匀的回火索氏体, 且具有良好的
陷区域, 该区域的晶粒较小; 裂纹扩展区域呈典型的 力学性能, 因此ZG42CrMo钢制作的产品一般需要经

准解理特征形貌。 过调质处理后交付使用。 ZG42CrMo钢的碳元素含
[ 1 ]
量较高, 焊接性能差, 一般不进行焊接处理 。
2 综合分析
理化检验分析结果表明: 托轮裂纹产生于减重
ZG42CrMo钢是一种常用的中碳铬钼合金调质 孔的中部靠近轴心侧, 裂纹源区有焊接组织和焊接
钢, 具有较高的强度和淬透性, 无明显的回火脆性, 且 缺陷, 说明托轮减重孔局部经过补焊处理; 高硬度脆
生产成本较低, 广泛应用于制造强度要求较高、 调质 性组织莱氏体+马氏体+贝氏体为焊后快速冷却而
截面 大 的 锻 件。淬 火 和 高 温 回 火 处 理 可 以 使 ( 下转第71页)
7
6
