Page 49 - 理化检验-物理分册2022年第十一期
P. 49
马建宏: 42CrMo4 钢断口蓝化效果的影响因素
钢的锻造( 轧制) 方向。将折断后的试样放置于箱式 表 1 试样的蓝化热处理工艺
热处理炉中进行蓝化处理, 断口面放置于炉膛的中心 加热温度 / ℃ 保温时间 / min 冷却方式
350 20 , 30 , 60
空冷
位置, 热处理炉的炉膛尺寸为 500mm×1200mm×
390 20 , 30 , 40 , 50 , 60 空冷
600mm ( 长×宽× 高), 加热元件分布在炉底和炉膛 420 5 空冷
两侧。试样放置位置如图2所示, 蓝化热处理工艺如
2 试验结果与分析
表1所示。蓝化处理后用能谱仪( EDS ) 分析断口表
面的氧化物成分, 用徕卡 DM4000M 型光学显微镜观 2.1 显微组织对断口蓝化效果的影响
察试样的显微组织形貌。 蓝化处理前, 需要对加工好的试样进行折断, 折
断后 的 断 口 形 貌 会 直 接 影 响 蓝 化 效 果。图 3 为
42CrMo4钢正火和退火状态下断口的显微组织形貌。
由图3可知: 正火态组织为细小、 均匀的索氏体, 晶粒
度等级为8级; 退火态组织为珠光体 + 铁素体, 组织
较为粗大且不均匀, 晶粒度等级为4.5~6级。
图 4 为 42CrMo4 钢正火和退火状态下断口蓝
化后的宏观形貌。由图 4 可知: 正火状态的试样断
口蓝化效果均匀, 断口平整, 整体呈均匀的纤维状;
图 2 试样放置位置示意
退火状态的试样断口蓝化后, 断口呈不均匀色泽, 特

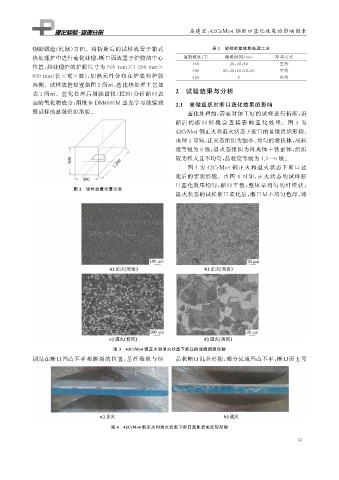

图 3 42CrMo4 钢正火和退火状态下断口的显微组织形貌
别是在断口凹凸不平和撕裂的位置, 呈纤维状与结 晶状断口混合形貌, 部分区域凹凸不平, 断口面上可
图 4 42CrMo4 钢正火和退火状态下断口蓝化后的宏观形貌
3 3
