Page 84 - 理化检验-物理分册2022年第十期
P. 84
许永春, 等: TB8 钛合金高锁螺栓安装断裂原因

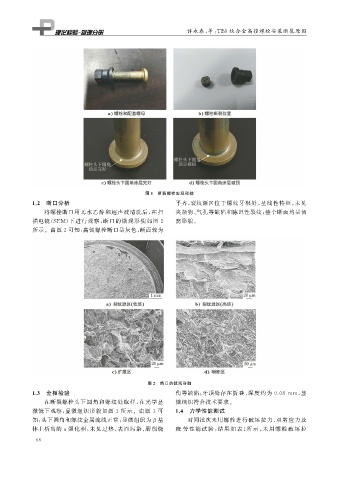

图 1 断裂螺栓宏观形貌
1.2 断口分析 平齐, 裂纹源区位于螺纹牙根处, 呈线性特征, 未见
将螺栓断口用无水乙醇和超声波清洗后, 在扫 夹杂物、 气孔等缺陷和陈旧性裂纹; 整个断面均呈韧
描电镜( SEM ) 下进行观察, 断口的微观形貌如图 2 窝形貌。
所示。由图 2 可知: 高锁螺栓断口呈灰色, 断面较为
图 2 断口的微观形貌
1.3 金相检验 伤等缺陷; 牙顶处存在折叠, 深度约为 0.08 mm , 显
在断裂螺栓头下圆角和螺纹处取样, 在光学显 微组织符合技术要求。
微镜下观察, 显微组织形貌如图 3 所示。由图 3 可 1.4 力学性能测试
知: 头下圆角和螺纹金属流线正常, 显微组织为 β 基 对同批次未用螺栓进行破坏拉力、 双剪应力及
体上析出的 α强化相, 未见过热、 表面污染、 磨削烧 疲 劳性能试验 , 结果如表 1 所示 。 未用螺栓 破 坏 拉
6 8
