Page 79 - 理化检验-物理分册2022年第十期

杨 晓, 等: 7A85 铝合金承载构件断裂原因

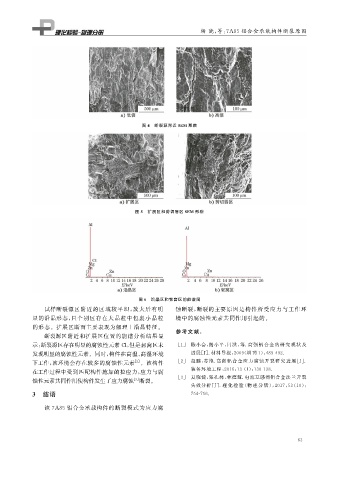

图 4 断裂源附近 SEM 形貌

图 5 扩展区和剪切唇区 SEM 形貌

图 6 沿晶区和韧窝区的能谱图
试样断裂源区附近的区域较平坦, 放大后有明 蚀断裂, 断裂的主要原因是构件所受应力与工作环
显的沿晶形态, 且个别区存在大晶粒中包裹小晶粒 境中的腐蚀性元素共同作用引起的。
的形态。扩展区断面主要表现为解理 + 沿晶特征。
参考文献:
断裂源区附近和扩展区位置的能谱分析结果显
示: 断裂源区存在明显的腐蚀性元素 Cl , 但是韧窝区未 [ 1 ] 陈小会, 揭小平, 闫洪, 等 . 高强铝合金的研究 现 状 及
发现明显的腐蚀性元素。同时, 构件在高温、 高湿环境 进展[ J ] . 材料导报, 2009 ( 增刊 1 ): 489-492.
[ 2 ]
下工作, 该环境会存在较多的腐蚀性元素 。该构件 [ 2 ] 赵鹏, 苏艳 . 高强铝合金应力腐蚀开裂研究进展[ J ] .

在工作过程中受到匹配构件施加的拉应力, 应力与腐 装备环境工程, 2016 , 13 ( 1 ): 130-138.
[ 3 ] 夏晓健, 张孔林, 林德源 . 电流互感器铝合金法兰开裂
蚀性元素共同作用使构件发生了应力腐蚀 断裂。
[ 3 ]
失效分析[ J ] . 理 化 检 验 ( 物 理 分 册), 2017 , 53 ( 10 ):
3 结语 754-756.
该 7A85 铝合金承载构件的断裂模式为应力腐

6 3
