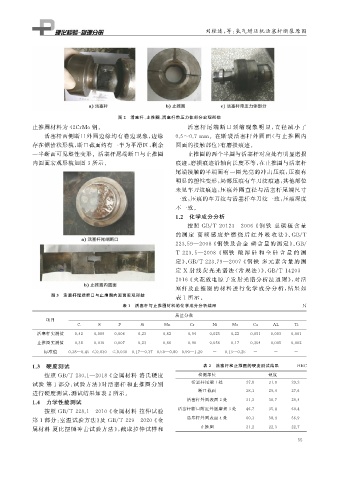

刘桂连, 等: 氢气增压机活塞杆断裂原因

















                                           图 2  活塞杆、 止推圈、 活塞杆带压力体部分宏观形貌
            止推圈材料为 42CrMo钢。                                       活塞 杆 尾 端 断 口 颈 缩 现 象 明 显, 直 径 减 小 了

                 活塞杆两侧断口外圆边缘均有卷边现象, 边缘                        0.5~0.7mm 。在断裂活塞杆外圆面 ( 与 止 推 圈 内
            存在锯齿状形貌, 断口截面约有一半为平滑区, 剩余                          圆面的接触部位) 有磨损痕迹。
            一半断面可见塑性变形。活塞杆尾端断口与止推圈                                 止推圈的两个半圈与活塞杆对应处有明显磨损
            内圆面宏观形貌如图 3 所示。                                    痕迹, 磨损痕迹沿轴向长度不等, 在止推圈与活塞杆
                                                               尾端接触的平端面有一圈光亮的冲击压痕, 压痕有
                                                               明显的塑性变形, 局部压痕有车刀纹痕迹, 其他部位
                                                               未见车刀纹痕迹, 压痕外圈直径与活塞杆尾端尺寸
                                                               一致, 压痕的车刀纹与活塞杆车刀纹一致, 压痕深度
                                                               不一致。
                                                              1.2  化学成分分析

                                                                   按照 GB / T20123 — 2006 《 钢 铁 总 碳 硫 含 量



                                                               的测 定 高 频 感 应 炉 燃 烧 后 红 外 吸 收 法 》、 GB / T

                                                              223.59 — 2008 《 钢铁 及 合 金 磷 含 量 的 测 定》、 GB /
                                                              T223.5 — 2008 《 钢铁 酸 溶 硅 和 全 硅 含 量 的 测




                                                               定》、 GB / T223.79 — 2007 《 钢 铁 多 元 素 含 量 的 测



                                                               定 X- 射 线 荧 光 光 谱 法 ( 常 规 法)》、 GB / T14203 —
                                                              2016 《 火花放电原子发射光谱分析法通则》, 对活

                                                               塞杆及止 推 圈 的 材 料 进 行 化 学 成 分 分 析, 结 果 如
                   图 3  活塞杆尾端断口与止推圈内圆面宏观形貌
                                                               表 1 所示。
                                            表 1  活塞杆与止推圈材料的化学成分分析结果                                        %
                                                               质量分数
                 项目
                            C      S      P       Si       Mn      Cr       Ni     Mo     Cu     AL     Ti
              活塞杆实测值       0.42   0.009  0.006   0.23     0.62     0.94   0.025   0.22   0.051  0.003  0.001
              止推圈实测值       0.38   0.010  0.007   0.23     0.66     0.90   0.056   0.17   0.304  0.005  0.002
                标准值      0.38~0.45 ≤0.030  ≤0.030 0.17~0.37 0.50~0.80 0.90~1.20  -  0.15~0.25  -  -     -
            1.3  硬度测试                                                   表 2  活塞杆和止推圈的硬度测试结果              HRC
                 按照 GB / T230.1 — 2018 《 金属材料 洛氏硬度                     检测部位                    硬度




            试验 第 1 部分: 试验方法》 对活塞杆和止推圈分别                             活塞杆尾端 1 处          27.8    31.0    29.2
                                                                       断口截面            28.1    29.4    27.6
            进行硬度测试, 测试结果如表 2 所示。
            1.4  力学性能测试                                            活塞杆外圆表面 2 处         31.3    30.7    29.4



                 按照 GB / T228.1 — 2010 《 金属材料 拉伸试验             活塞杆断口附近外圆磨损 3 处         46.7    35.4    60.4



            第 1 部分: 室温试验方法》 及 GB / T229 — 2020 《 金                 活塞杆外圆表面 4 处         60.3    58.4    56.9
                                                                       止推圈
            属材料 夏比摆锤冲击试验方法》, 截取拉伸试样和                                                   21.2    22.3    22.7
