Page 46 - 理化检验-物理分册2022年第九期

武琪昌, 等: TA1 丝网脉冲微束等离子弧焊工艺

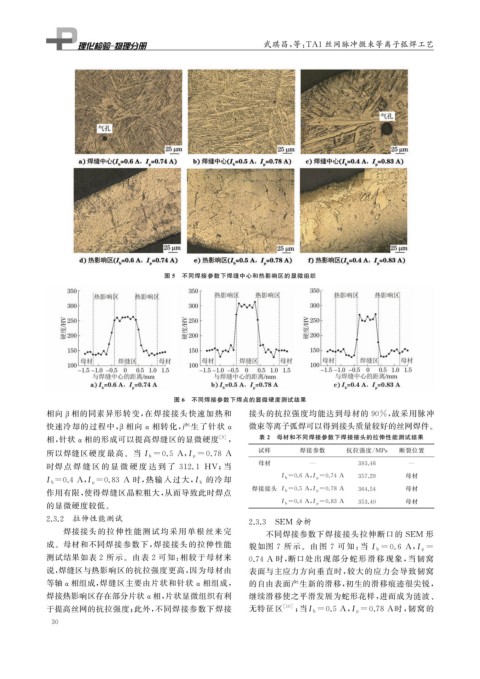

图 5 不同焊接参数下焊缝中心和热影响区的显微组织

图 6 不同焊接参数下焊点的显微硬度测试结果
相向 相的同素异形转变, 在焊接接头快速加热和 接头的抗拉强度均能达到母材的 90% , 故采用脉冲
β
快速冷却的过程中, 相向 α 相转化, 产生了针状 α 微束等离子弧焊可以得到接头质量较好的丝网焊件。
β
相, 针状 α相的形成可以提高焊缝区的显微硬度 [ 9 ] , 表 2 母材和不同焊接参数下焊接接头的拉伸性能测试结果
试样 焊接参数 抗拉强度 / MPa 断裂位置

所以焊缝区硬度最高。当 I b=0.5A , I p =0.78A
母材 — —
时焊 点 焊 缝 区 的 显 微 硬 度 达 到 了 312.1 HV ; 当 393.46

I b =0.6A , I p =0.74A 357.29 母材
的冷却
I b=0.4A , I p=0.83A 时, 热输入过大, I b

作用有限, 使得焊缝区晶粒粗大, 从而导致此时焊点 焊接接头 I b =0.5A , I p =0.78A 364.54 母材
母材
的显微硬度较低。 I b =0.4A , I p =0.83A 353.40
2.3.2 拉伸性能测试 2.3.3 SEM 分析
焊接接头的拉伸性能测试均采用单根丝 来完 不同焊接参数下焊接接头拉伸断口的 SEM 形
成。母材和不同焊接参数下, 焊接接头的拉伸性能 貌如图 7 所 示。由 图 7 可 知: 当 I b =0.6 A , I p =

测试结果如表 2 所示。由表 2 可知: 相较于母材来 0.74A 时, 断口处出现部分蛇形滑移现象, 当韧窝

说, 焊缝区与热影响区的抗拉强度更高, 因为母材由 表面与主应力方向垂直时, 较大的应力会导致韧窝
等轴α相组成, 焊缝区主要由片状和针状 α相组成, 的自由表面产生新的滑移, 初生的滑移痕迹很尖锐,
焊接热影响区存在部分片状α相, 片状显微组织有利 继续滑移使之平滑发展为蛇形花样, 进而成为涟波、

于提高丝网的抗拉强度; 此外, 不同焊接参数下焊接 无特征区 [ 10 ] ; 当 I b=0.5A , I p=0.78A时 , 韧窝的
3 0
