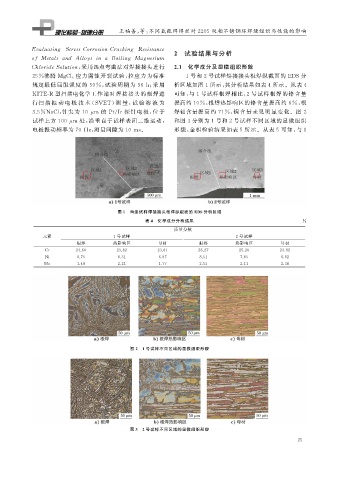

Page 41 - 理化检验-物理分册2022年第七期
P. 41
王福善, 等: 不同氩弧焊焊丝对 2205 双相不锈钢环焊缝组织与性能的影响
Evaluatin g Stress-Corrosion-Crackin g Resistance
2 试验结果与分析
o f Metalsand Allo y sin a Boilin g Ma g nesium
ChlorideSolution , 采用四点弯曲法对焊接接头进行 2.1 化学成分及显微组织形貌
应力腐蚀开裂试验, 拉应力为标准 1 号和 2 号试样焊接接头根焊纵截面的 EDS 分
25%沸腾 M g Cl 2
规定最低屈服强度的 50% , 试验周期为 96h ; 采用 析区域如图 1 所示, 其分析结果如表 4 所示。从表 4
KITE-R 型扫描电化学工作站对焊接接头的根焊进 可知: 与 1 号试样根焊相比, 2 号试样根焊的铬含量
行扫 描 振 动 电 极 技 术 ( SVET ) 测 量, 试 验 溶 液 为 提高约10% , 根焊热影响区的铬含量提高约 6% , 根
3.5%NaCl , 针尖为 10 μ m 的 Pt / Ir 探针电极, 位于 焊钼含量提高约 71% , 镍含量未见明显变化。图 2
试样上方 100 μ m 处, 沿垂直于试样表面二维运动, 和图 3 分别为 1 号和 2 号试样不同区域的显微组织
电极振动频率为 70Hz , 测量间隙为 10ms 。 形貌, 金相检验结果如表5 所示。从表5 可知: 与1
图 1 两组试样焊接接头根焊纵截面的 EDS分析区域
表 4 化学成分分析结果 %
质量分数
元素 1 号试样 2 号试样
根焊 热影响区 母材 根焊 热影响区 母材
Cr 23.60 23.82 23.61 26.27 25.20 23.82
Ni 8.75 8.31 6.97 8.51 7.85 6.82
Mo 1.48 2.21 1.77 2.53 2.11 2.38
图 2 1 号试样不同区域的显微组织形貌
图 3 2 号试样不同区域的显微组织形貌
2 5
