Page 37 - 理化检验-物理分册2022年第七期
P. 37
许天旱, 等: 试样厚度对结构钢冲击韧性的影响
面相比 Q275钢更小, 小于 Q275钢的1 / 5 。这是因为 素体和珠光体晶粒, 而是由极其细小的渗碳体颗粒均
U165钢的显微组织为回火索氏体, 没有整块大的铁 匀分布在铁素体基体上构成 [ 13 ] 。

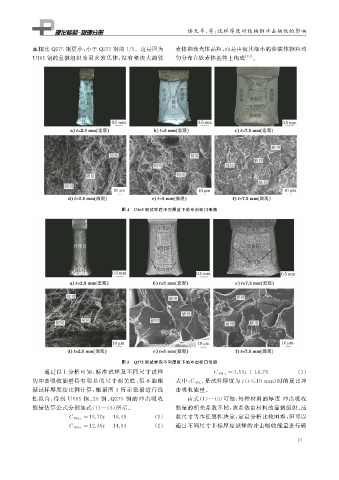

图 4 U165 钢试样在不同厚度下的冲击断口形貌
图 5 Q 275 钢试样在不同厚度下的冲击断口形貌
通过以上分析可知: 标准试样及不同尺寸试样 C VN , t= 3.55t+18.78 ( 3 )
的冲击吸收能量具有明显的尺寸相关性, 但不能根 式中: C VN , t 是试样厚度为t ( t≤10mm ) 时的夏比冲
据试样厚度按比例计算, 根据图 3 所示数据进行线 击吸收能量。
性拟合, 得到 U165 钢、 20 钢、 Q275 钢的冲 击吸收 由式( 1 ) ~ ( 3 ) 可知: 每种材料的厚度 - 冲击吸收
能量估算公式分别如式( 1 ) ~ ( 3 ) 所示。 能量的相关系数不同, 该系数由材料的显微组织、 晶
C VN , t= 15.70t-18.48 ( 1 ) 粒尺寸等本征属性决定, 定量分析比较困难, 但可以
C VN , t= 12.36 t-14.93 ( 2 ) 通过不同尺寸非标厚度试样的冲击吸收能量进行确
2 1
