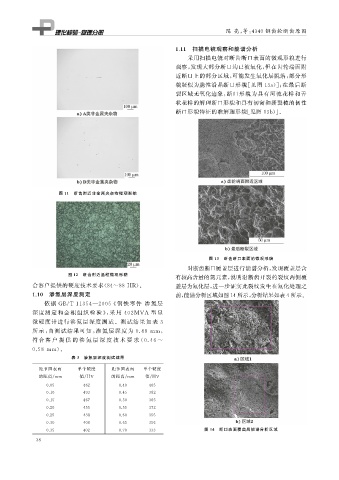

陈 亮, 等: 4340 钢齿轮断齿原因

                                                              1.11  扫描电镜观察和能谱分析
                                                                   采用扫描电镜对断齿断口表面的微观形貌进行
                                                               观察, 发现大部分断口均已被氧化, 但在齿轮端面附
                                                               近断口上的部分区域, 可能发生氧化层脱落, 部分形
                                                               貌疑似为脆性沿晶断口形貌[ 见图 13a )]; 在最后断
                                                               裂区域无氧化迹象, 断口形貌为具有河流花样和舌
                                                               状花样的解理断口形貌和具有韧窝和撕裂棱的韧性
                                                               断口形貌特征的准解理形貌[ 见图 13b )]。
















                      图 11  断齿附近非金属夹杂物微观形貌












                                                                          图 13  断齿断口表面的微观形貌
                                                                   对断齿断口覆盖层进行能谱分析, 发现覆盖层含
                         图 12  断齿附近晶粒微观形貌
                                                               有较高含量的氮元素, 说明沿断齿开裂的裂纹两侧覆

            合客户提供的硬度技术要求( 84~88HR )。                           盖层为氮化层, 进一步证实此裂纹发生在氮化处理之
            1.10  渗氮层深度测定                                      前, 能谱分析区域如图14所示, 分析结果如表4所示。
                 依据 GB / T11354 — 2005 《 钢铁 零 件 渗 氮 层



            深度测定和金 相 组 织 检 验 》, 采 用 402MVA 型 显
            微硬度计进行渗氮层深度测试。测试结 果 如 表 3

            所示, 由测试结果可知, 渗 氮 层 深 度 为 0.48 mm ,
            符合 客 户 提 供 的 渗 氮 层 深 度 技 术 要 求 ( 0.46~

            0.58 mm )。
                          表 3  渗氮层深度测试结果
               距节圆表面        单个硬度        距节圆表面      单个硬度
               的距离 / mm      值 / HV     的距离 / mm    值 / HV
                 0.05         462         0.40       405
                 0.10         493         0.45       382
                 0.15         467         0.50       365
                 0.20         455         0.55       372
                 0.25         438         0.60       355
                 0.30         408         0.65       356
                                                                         图 14  断口表面覆盖层能谱分析区域
                 0.35         402         0.70       333
