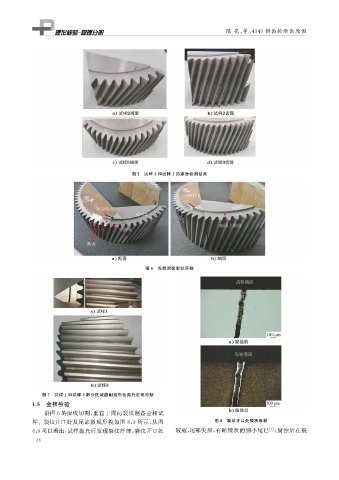

Page 52 - 理化检验-物理分册2022年第五期
P. 52
陈 亮, 等: 4340 钢齿轮断齿原因
图 5 试样 2 和试样 3 的渗透检测结果
图 6 齿轮端面裂纹形貌
图 7 试样 1 和试样 3 部分区域磨削烧伤检测后宏观形貌
1.5 金相检验
沿图6的虚线切割, 垂直于周向裂纹制备金相试
样。裂纹开口处及尾部微观形貌如图 8 , 9 所示, 从图 图 8 裂纹开口处微观形貌
[ 1 ]
8 , 9可以看出: 试样抛光后发现裂纹纤细, 裂纹开口处 较宽, 尾部尖细, 有断续状的细小尾巴 ; 腐蚀后在裂
3 6
