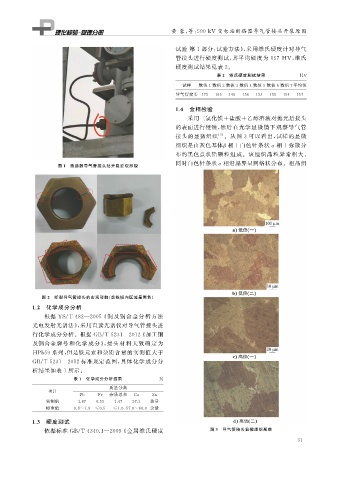

Page 47 - 理化检验-物理分册2022年第五期
P. 47
黄 蓉, 等: 500kV 变电站断路器导气管接头开裂原因
试验 第 1 部分: 试验方法》, 采用维氏硬度计对导气
管接头进行硬度测试, 其平均硬度为 157 HV , 维氏
硬度测试结果见表 2 。
表 2 维氏硬度测试结果 HV
试样 数值 1 数值 2 数值 3 数值 4 数值 5 数值 6 数值 7平均值
导气管接头 175 165 140 156 153 155 154 157
1.4 金相检验
采用三氯化铁 + 盐酸 + 乙醇溶液对抛光后接头
的表面进行侵蚀, 然后在光学显微镜下观察导气管
接头的显微组织 [ 3 ] 。从图 3 可以看出, 试样的显微
组织是由灰色基体 相 + 白色针条状α 相 + 弥散分
β
布的黑色点状铅颗粒组成。该组织晶粒异常粗大,
同时白色针条状α 相沿晶界呈网络状分布。粗晶组
图 1 断路器导气管接头处开裂宏观形貌
图 2 断裂导气管接头的宏观形貌( 虚线框内区域呈黑色)
1.2 化学成分分析
根据 YS / T482 — 2005 《 铜及铜合金分析方法
光电发射光谱法》, 采用直读光谱仪对导气管接头进
行化学成分分析。根据 GB / T5231 — 2012 《 加工铜
及铜合金牌号和化学成分》, 接头材料大致 确定为
HPb59 系列, 但是铁元素和杂质含量的实测值大于
GB / T5231 — 2012 标准规定范围, 具体化学成分分
析结果如表 1 所示。
表 1 化学成分分析结果 %
质量分数
项目
Pb Fe 杂质总和 Cu Zn
实测值 1.87 0.55 1.47 57.3 余量
标准值 0.8~1.9 ≤0.5 ≤1.057.0~60.0 余量
1.3 硬度测试
依据标准 GB / T4340.1 — 2009 《 金属维氏硬度 图 3 导气管接头显微组织形貌
3 1
