薛 凯, 等: LN3-2-6X 井直线电机抽油机导向轮轴断裂原因

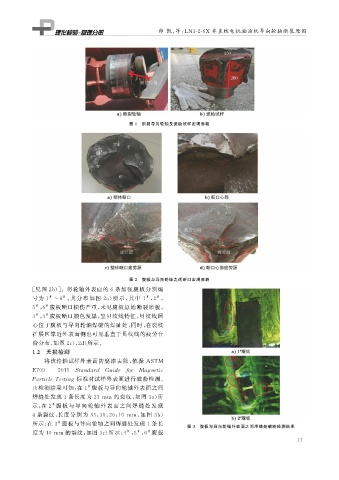

图 1 断裂导向轮轴及送检试样宏观形貌

图 2 腹板与导向轮轴之间断口宏观形貌
[ 见图 2b )]。将轮轴外表面的 6 条加强腹板分别编
号为 1 ~6 , 其分布如图 2a ) 所示, 其中 1 , 2 ,
#
#
#
#
5 , 6 腹板断口损伤严重, 未见腹板原始断裂形貌,
#
#
3 , 4 腹板断口颜色发黑, 呈贝纹线特征, 贝纹线圆
#
#
心位于腹板与导向轮轴焊缝的焊趾处, 同时, 在裂纹
扩展区靠近外表面侧也可见垂直于贝纹线的疲劳台
阶分布, 如图 2c ), 2d ) 所示。
1.2 无损检测

将该轮轴试样外表面防腐漆去除, 依据 ASTM

E709 - 2015 Standard Guide f or Ma g netic

ParticleTestin g 标准对试样外表面进行磁粉检测。
由检测结果可知: 在 1 腹板与导向轮轴外表面之间
#

焊缝处发现 1 条长度为 23mm 的裂纹, 如图 3a ) 所
示; 在 2 腹板与导向轮轴外表面之间焊缝处 发现
#

4 条裂纹, 长度分别为 35 , 30 , 20 , 10 mm , 如图 3b )
所示; 在 3 腹板与导向轮轴之间焊缝处发现 1 条长
#
图 3 腹板与导向轮轴外表面之间焊缝处磁粉检测结果
度为 10mm 的裂纹, 如图 3c ) 所示; 4 , 5 , 6 腹板

#
#
#
