Page 30 - 理化检验-物理分册2022年第五期
P. 30
代克顺, 等: 变电站用铸造 ZA33 锌铝合金蜗轮断裂原因
1.4 金相检验

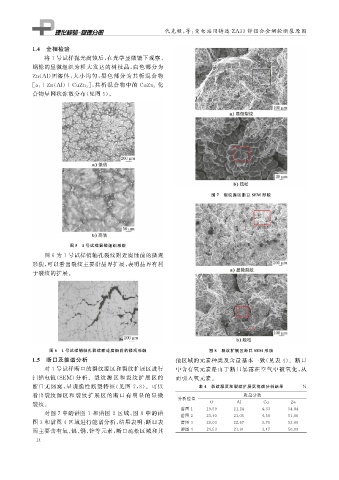

将 1 号试样抛光腐蚀后, 在光学显微镜下观察,
蜗轮的显微组织为粗大发达的树枝晶, 白色部分为
Zn ( Al ) 固溶体, 大小均匀, 黑色部分为共析混合物
化
[ α 1+Zn ( Al ) +CuZn 3 ], 共析混合物中的 CuZn 3
合物呈网状弥散分布( 见图 5 )。
图 7 裂纹源区断口 SEM 形貌
图 5 1 号试样显微组织形貌
图 6 为 1 号试样销轴孔裂纹附近腐蚀前的微观
形貌, 可以看出裂纹主要沿晶界扩展, 表明晶界有利
于裂纹的扩展。
图 6 1 号试样销轴孔裂纹附近腐蚀前的微观形貌 图 8 裂纹扩展区断口 SEM 形貌
1.5 断口及能谱分析 他区域的元素种类及含量基本一致( 见表 4 )。断口
对 1 号试样断口的裂纹源区和裂纹扩展区进行 中含有氧元素是由于断口暴露在空气中被氧化, 从
扫描电镜( SEM ) 分析。裂纹源区和裂纹扩 展区的 而引入氧元素。
断口无韧窝, 呈现脆性断裂特征( 见图 7 , 8 )。可以 表 4 裂纹源区和裂纹扩展区能谱分析结果 %
看出裂纹源区和裂纹扩展区的断口有明显 的显微 质量分数
分析位置
裂纹。 O Al Cu Zn
谱图 1 19.59 21.24 4.33 54.84
对图 7 中的谱图 1 和谱图 2 区域、 图 8 中的谱
谱图 2 23.40 21.05 4.50 51.06
图 3 和谱图 4 区域进行能谱分析, 结果表明: 断口表 谱图 3 20.03 22.67 3.70 53.60
面主要含有氧、 铝、 铜、 锌等元素, 断口疏松区域和其 谱图 4 24.53 21.91 3.47 50.09
1 4
