Page 25 - 理化检验-物理分册2022年第五期

王德宝, 等: 重型 H 型钢拉伸性能异常原因

看出孔洞周边缺陷显微组织为铁素体 + 珠光体, 有 1.4 断口微观形貌分析
变形迹象, 但与其他部位显微组织相比并无异常, 未 采用扫描电镜( SEM ) 对纵向和 Z 向拉伸断口
发现明显粗大夹杂物、 组织偏析 和其他异常组织。 进行显微观察, 图 5 , 6 分别为纵向拉伸和 Z 向拉伸

依据 GB / T10561-2005 《 钢中非金属夹杂物含量 断口显微组织形貌。两种断口在断面上均存在大小

的测定 标准评级图显微检验法》 对非金属夹杂物进 不同的扁平特征区域, 即为肉眼观察的银白色斑点,

行评级, 夹杂物级别较低, 未发现大颗粒夹杂物的存 该区域与周边存在明显的分界, 与基体断裂区形成
[ 6 ]
在( 见表 2 ) 。 明显的轮廓。在平坦区域内部断口形貌为舌状花
表 2 试样非金属夹杂物级别 级 样, 局部存在发纹特征, 具有明显的脆性断裂特征,
硫化物 氧化物 硅酸盐 球状氧化物 单颗粒 该区域的断裂形式以准解理断裂为主。拉伸试样侧
取样
( A ) ( B ) ( C ) ( D ) 球状
位置 面孔洞翘皮缺陷处形貌与拉伸断口形貌类似, 均为
细系 粗系 细系 粗系 细系 粗系 细系 粗系 ( DS )
准解理断裂, 本质上是同一类型断口( 见图 7 )。在
翼缘 0 0 0.5 0 0 0 1.0 0.5 0
整个断口面上除银白色斑点外, 其他区域均存在断
翼缘 0 0 0.5 0 0 0 0.5 0.5 0.5
裂韧窝, 说明在断口表面的银白色斑点区域为解理
腹板 0.5 0 0 0.5 0 0 1.0 1.0 1.0
断裂的脆性断裂, 其他区域仍然为以韧窝为主的韧
腹板 0 0 0.5 0.5 0.5 0 1.5 0 0.5
性断裂( 见图 8 )。 将断口银白色斑点区域放大, 可以

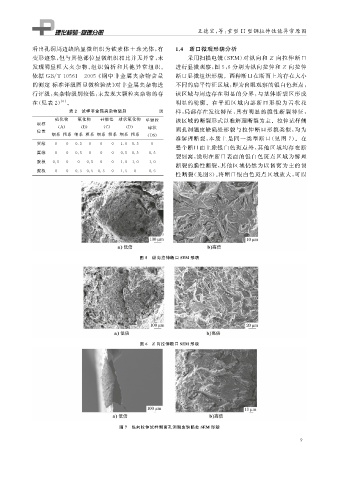

图 5 纵向拉伸断口 SEM 形貌

图 6 Z 向拉伸断口 SEM 形貌

图 7 纵向拉伸试样侧面孔洞翘皮缺陷处 SEM 形貌

9
