Page 24 - 理化检验-物理分册2022年第五期

王德宝, 等: 重型 H 型钢拉伸性能异常原因

表 1 试样化学成分 %
质量分数
项目
C Si Mn Cr Mo S P V
实测值 1.81 0.64 0.55 5.83 2.86 0.014 0.031 4.30
1.0~ 0.5~ 0.5~ 3~ 2~ ≤ ≤ 2.0~
标准值
2.0 1.0 1.5 7 5 0.03 0.08 8.0
1.3 金相检验
对试样断口附近进行金相检验和夹杂物分析,
其显微组织为铁素体 + 珠光体, 带状组织不明显, 晶

粒度为7.5~8.0 级, 无其他异常组织( 见图3 )。图4
为 拉伸试样侧面孔洞周边缺陷显微组织形貌, 可以

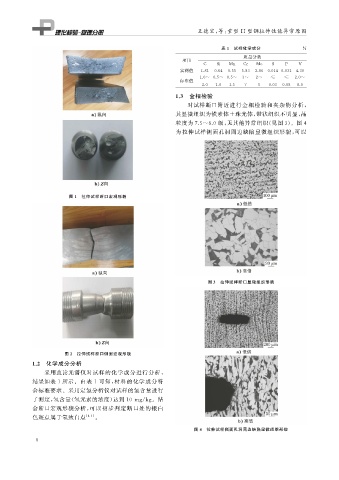

图 1 拉伸试样断口宏观形貌

图 3 拉伸试样断口显微组织形貌

图 2 拉伸试样断口侧面宏观形貌
1.2 化学成分分析
采用直读光谱仪对试样的化学成分进行分析,
结果如表 1 所示。由表 1 可知, 材料的化学成分符
合标准要求。采用定氢分析仪对试样的氢含量进行

/ 。结
了测定, 氢含量( 氢元素的浓度) 达到 10m gk g
合断口宏观形貌分析, 可以初步判定断口处的银白
色斑点属于氢致白点 [ 4-5 ] 。

图 4 拉伸试样侧面孔洞周边缺陷显微组织形貌
8
