Page 92 - 理化检验-物理分册2022年第二期
P. 92
DOI : 10.11973 / lh jy -wl202202018
35CrMnSi 高强度钢断面收缩率偏低原因
王春燕,介瑞华,汪春梅,章 发,张 勇
( 芜湖新兴铸管有限责任公司,芜湖 241002 )
摘 要: 为了分析 35CrMnSi低合金高强度钢在拉伸试验中断面收缩率偏低的原因, 利用直读
光谱仪、 氧氮氢分析仪、 金相显微镜、 扫描电镜及能谱仪等对拉伸试样的成分、 残余氢、 显微组织、 断
口形貌、 夹杂物等进行了观察和分析。结果表明: 35CrMnSi钢拉伸试样中存在一定量氢, 在拉伸
应力的共同作用下, 产生的“ 鱼眼” 缺陷是导致拉伸试样断面收缩率偏低的主要原因。
关键词: 拉伸断口;缺陷;显微孔洞
中图分类号: TG115.5 文献标志码: B 文章编号: 1001-4012 ( 2022 ) 02-0076-03
Reasonsforlowreductionofareaof35CrMnSihi g hstren g thsteel
WANGChun y an JIERuihua WANGChunmei ZHANGFa ZHANGYon g
WuhuXinxin gDuctilePi p eCo Ltd Wuhu241002 China
Abstract : Inordertoanal y zethereasonforthelowreductionofareaof35CrMnSilowallo yhi g hstren g th
steelintensiletest , thecom p osition , residualh y dro g en , microstructure , fracturemor p holo gy andinclusionsofthe
tensilesam p le wereobservedandanal y zedb ydirectreadin gs p ectrometer , ox yg en-nitro g enh y dro g enanal y zer ,
metallo g ra p hicmicrosco p e , scannin g electronmicrosco p eandener gy s p ectrometer.Theresultsshowthattherewas
acertainamountofh y dro g eninthetensiles p ecimenof35CrMnSisteel.Underthecombinedactionoftensile
stress , the “ fish-e y e ” defectwasthemainreasonforthelowreductionofareaofthetensiles p ecimen.
Ke y words : tensilefracture ; defect ; micro p ore
35CrMnSi低合金超高强度钢具有高强度、 高 890 ℃ , 保温时间为45min ; 最后在230℃ 时进行低
韧性、 良好的淬透性和焊接性, 是一种力学性能优良 温回火, 保温时间为 120 min 。笔者利用直读光谱
的结构用钢, 一般用于制造高强度、 高韧性的零件及 仪、 氧氮氢分析仪、 金相显微镜、 扫描电镜及能谱仪
构件。二次淬火 + 低温回火的热处理工艺可使得该 等对拉伸试样的成分、 残余氢、 显微组织、 断口形貌、
钢的强度及韧性提高, 且具有良好的综合力学性能。 夹杂物等进行了观察和分析。
ϕ
对某 批 经 过 热 处 理 后 的 100 mm 35CrMnSi 1 理化检验
钢进行拉伸试验时发现, 拉伸试样的断面收缩率整
体偏低, 个别试样的断面收缩率甚至低于技术协议 1.1 宏观检验
要求值, 统计了 40 多个拉伸试样, 其中断面收缩率 对拉伸试样断口( 见图 1 ) 进行观察, 右侧框内
偏低 ( 富 余 量 ≤3% )的 占 79.5% 。 笔 者 对 该 是断面收缩率刚超过合格临界线的拉伸试样断口,
35CrMnSi钢进行分析, 查找断面收缩率偏 低的原
因。试验材料为经过二次淬火 + 低温回火 处理的
35CrMnSi热轧圆钢拉伸后试样。第一次淬火温度
为 950 ℃ , 保温时间为 45 min ; 第二次淬火温度为
收稿日期: 2021-03-29
作者简介: 王春燕( 1985- ), 女, 硕士, 工程师, 主要从事钢成品

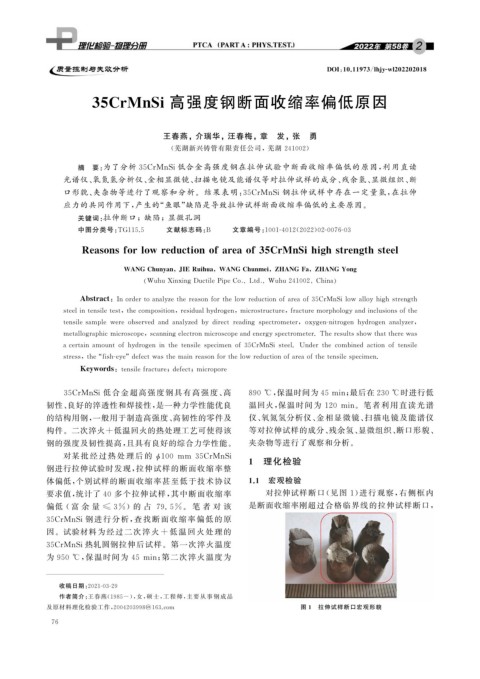

图 1 拉伸试样断口宏观形貌
及原材料理化检验工作, 2004203998@163.com
7 6
