Page 94 - 理化检验-物理分册2022年第二期

王春燕, 等: 35CrMnSi高强度钢断面收缩率偏低原因

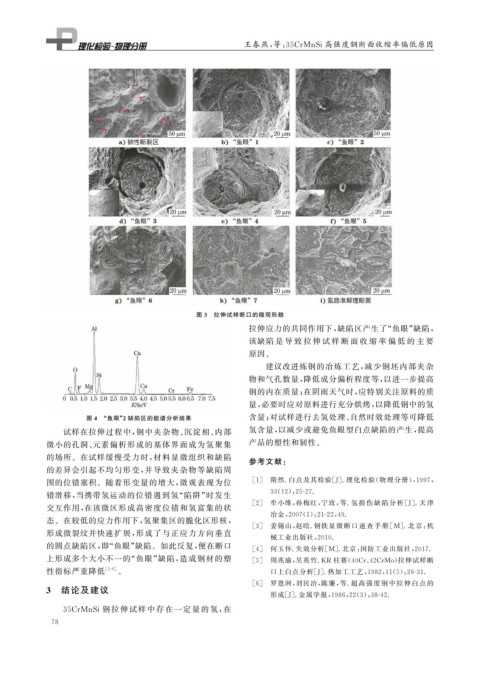

图 3 拉伸试样断口的微观形貌

拉伸应力的共同作用下, 缺陷区产生了“ 鱼眼” 缺陷,
该缺陷 是 导 致 拉 伸 试 样 断 面 收 缩 率 偏 低 的 主 要
原因。
建议改进炼钢的冶炼工艺, 减少钢坯内部夹杂
物和气孔数量, 降低成分偏析程度等, 以进一步提高
钢的内在质量; 在阴雨天气时, 应特别关注原料的质
量, 必要时应对原料进行充分烘烤, 以降低钢中的氢
图 4 “ 鱼眼” 2 缺陷区的能谱分析结果 含量; 对试样进行去氢处理、 自然时效处理等可降低
试样在拉伸过程中, 钢中夹杂物、 沉淀相、 内部 氢含量, 以减少或避免鱼眼型白点缺陷的产生, 提高
微小的孔洞、 元素偏析形成的基体界面成为氢聚集 产品的塑性和韧性。
的场所。在试样缓慢受力时, 材料显微组织和缺陷 参考文献:
的差异会引起不均匀形变, 并导致夹杂物等缺陷周
围的位错塞积。随着形变量的增大, 微观表现为位 [ 1 ] 隋然 . 白点及其检验[ J ] . 理化检验( 物理分册), 1997 ,
错滑移, 当携带氢运动的位错遇到氢“ 陷阱” 时发生 33 ( 12 ): 25-27.
[ 2 ] 牟小维, 孙梅红, 宁玫, 等 . 氢损 伤 缺 陷 分 析[ J ] . 天 津
交互作用, 在该微区形成高密度位错和氢富集的状
冶金, 2007 ( 1 ): 21-22 , 49.
态。在较低的应力作用下, 氢聚集区的脆化区形核,
[ 3 ] 姜锡山, 赵晗 . 钢铁显微断口 速 查 手 册[ M ] . 北 京: 机
形成微裂纹并快速扩展, 形成了与正应力方向垂直
械工业出版社, 2010.
的圆点缺陷区, 即“ 鱼眼” 缺陷。如此反复, 便在断口
[ 4 ] 何玉怀 . 失效分析[ M ] . 北京: 国防工业出版社, 2017.
上形成多个大小不一的“ 鱼眼” 缺陷, 造成钢材的塑 [ 5 ] 周兆瑜, 吴英竹 .KR 柱赛( 40Cr 、 42CrMo ) 拉伸试样断
性指标严重降低 [ 5-6 ] 。 口上白点分析[ J ] . 热加工工艺, 1982 , 11 ( 5 ): 26-31.
[ 6 ] 罗恩洲, 刘民治, 陈廉, 等 . 超高强度钢中拉伸 白 点 的
3 结论及建议
形成[ J ] . 金属学报, 1986 , 22 ( 3 ): 38-42.
35CrMnSi钢拉伸试样中存在一定量 的氢, 在
7 8
