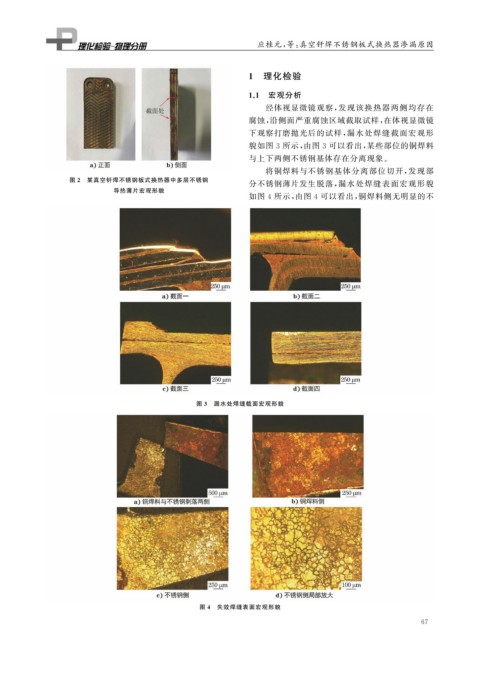

应桂元, 等: 真空钎焊不锈钢板式换热器渗漏原因
1 理化检验
1.1 宏观分析
经体视显微镜观察, 发现该换热器两侧均存在
腐蚀, 沿侧面严重腐蚀区域截取试样, 在体视显微镜
下观察打磨抛光后的试样, 漏水处焊缝截面宏观形
貌如图 3 所示, 由图 3 可以看出, 某些部位的铜焊料
与上下两侧不锈钢基体存在分离现象。
将铜焊料与不锈钢基体分离部位切开, 发现部
图 2 某真空钎焊不锈钢板式换热器中多层不锈钢
分不锈钢薄片发生脱落, 漏水处焊缝表面宏观形貌
导热薄片宏观形貌
如图 4 所示, 由图 4 可以看出, 铜焊料侧无明显的不
图 3 漏水处焊缝截面宏观形貌
图 4 失效焊缝表面宏观形貌
