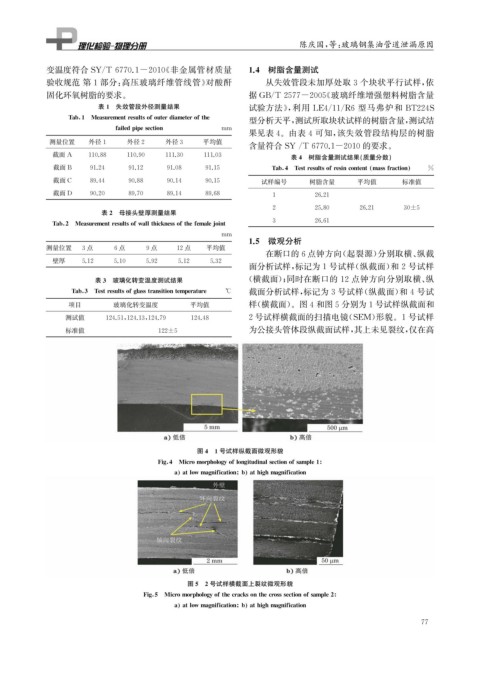

Page 93 - 理化检验-物理分册2021年第十二期

陈庆国, 等: 玻璃钢集油管道泄漏原因

变温度符合 SY / T6770.1-2010 《 非金属管材质量 1.4 树脂含量测试

验收规范 第1部分: 高压玻璃纤维管线管》 对酸酐 从失效管段未加厚处取3个块状平行试样, 依

固化环氧树脂的要求。 据 GB / T2577-2005 《 玻璃纤维增强塑料树脂含量
表1 失效管段外径测量结果 试验方法》, 利用 LE4 / 11 / R6 型马弗炉和 BT224S

Tab 1 Measurementresultsofouterdiameterofthe 型分析天平, 测试所取块状试样的树脂含量, 测试结

failed p i p esection mm
果见表4 。由表 4 可知, 该失效管段结构层的树脂
测量位置 外径1 外径2 外径3 平均值
含量符合 SY / T6770.1-2010的要求。
截面 A 110.88 110.90 111.30 111.03 表4 树脂含量测试结果( 质量分数)

截面 B 91.24 91.12 91.08 91.15 Tab 4 Testresultsofresincontent massfraction %
截面 C 89.44 90.88 90.14 90.15 试样编号 树脂含量 平均值 标准值
截面 D 90.20 89.70 89.14 89.68 1 26.21
2 25.80 26.21 30±5
表2 母接头壁厚测量结果
3 26.61
Tab 2 Measurementresultsofwallthicknessofthefemale j oint
mm
1.5 微观分析
测量位置 3点 6点 9点 12点 平均值
在断口的6点钟方向( 起裂源) 分别取横、 纵截
壁厚 5.12 5.10 5.92 5.12 5.32
面分析试样, 标记为1号试样( 纵截面) 和2号试样
表3 玻璃化转变温度测试结果 ( 横截面); 同时在断口的12点钟方向分别取横、 纵

Tab 3 Testresultsof g lasstransitiontem p erature ℃ 截面分析试样, 标记为3号试样( 纵截面) 和4号试
项目 玻璃化转变温度 平均值 样( 横截面)。图4和图5分别为1号试样纵截面和
测试值 124.51 , 124.13 , 124.79 124.48 2号试样横截面的扫描电镜( SEM ) 形貌。 1号试样
标准值 122±5 为公接头管体段纵截面试样, 其上未见裂纹, 仅在高

图4 1号试样纵截面微观形貌

Fi g 4 Micromor p holo gy oflon g itudinalsectionofsam p le1

a atlowma g nification b athi g hma g nification

图5 2号试样横截面上裂纹微观形貌

Fi g 5 Micromor p holo gy ofthecracksonthecrosssectionofsam p le2

a atlowma g nification b athi g hma g nification
7 7
