陈庆国, 等: 玻璃钢集油管道泄漏原因

而过。将失效管段挖出并对其取样, 如图 1 所示。 施工方法、 服役环境及运行维护情况, 综合分析了管
笔者对失效管段进行了一系列检验和分析, 并结合 道的泄漏失效原因, 以期类似事故不再发生。

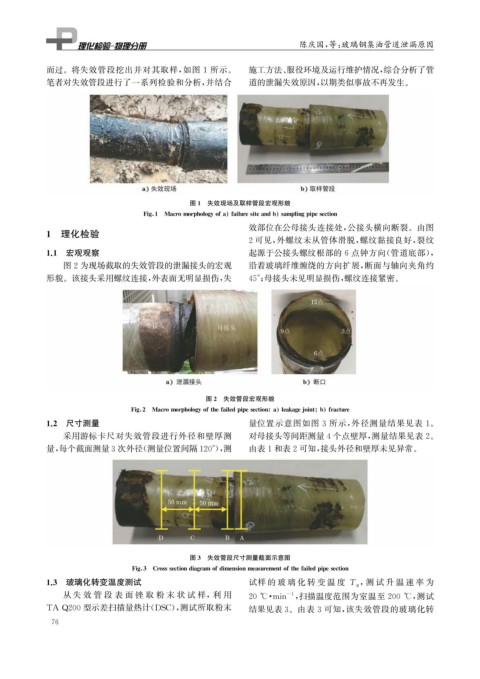

图1 失效现场及取样管段宏观形貌

Fi g 1 Macromor p holo gy ofa failuresiteandb sam p lin gp i p esection
效部位在公母接头连接处, 公接头横向断裂。由图
1 理化检验
2可见, 外螺纹未从管体滑脱, 螺纹黏接良好, 裂纹
1.1 宏观观察 起源于公接头螺纹根部的6点钟方向( 管道底部),
图2为现场截取的失效管段的泄漏接头的宏观 沿着玻璃纤维缠绕的方向扩展, 断面与轴向夹角约
形貌。该接头采用螺纹连接, 外表面无明显损伤, 失 45° ; 母接头未见明显损伤, 螺纹连接紧密。

图2 失效管段宏观形貌

Fi g 2 Macromor p holo gy ofthefailed p i p esection a leaka g e j oint b fracture
1.2 尺寸测量 量位置示意图如图 3 所示, 外径测量结果见表 1 。
采用游标卡尺对失效管段进行外径和壁厚测 对母接头等间距测量4个点壁厚, 测量结果见表2 。
量, 每个截面测量3次外径( 测量位置间隔120° ), 测 由表1和表2可知, 接头外径和壁厚未见异常。

图3 失效管段尺寸测量截面示意图

Fi g 3 Crosssectiondia g ramofdimensionmeasurementofthefailed p i p esection
1.3 玻璃化转变温度测试 试样 的 玻 璃 化 转 变 温 度 T g , 测 试 升 温 速 率 为
从 失 效 管 段 表 面 锉 取 粉 末 状 试 样, 利 用 20℃ · min , 扫描温度范围为室温至 200 ℃ , 测试

-1

TAQ200型示差扫描量热计( DSC ), 测试所取粉末 结果见表3 。由表 3 可知, 该失效管段的玻璃化转
