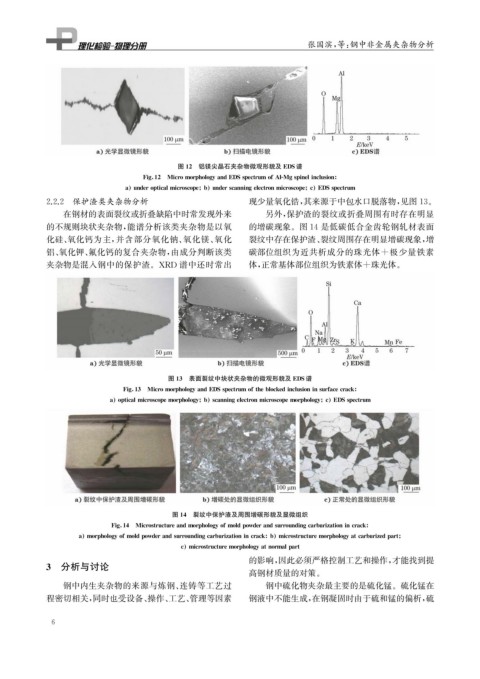

Page 22 - 理化检验-物理分册2021年第十二期

张国滨, 等: 钢中非金属夹杂物分析

图12 铝镁尖晶石夹杂物微观形貌及 EDS谱

Fi g 12 Micromor p holo gy andEDSs p ectrumofAl-M g s p inelinclusion

a undero p ticalmicrosco p e b underscannin g electronmicrosco p e c EDSs p ectrum
2.2.2 保护渣类夹杂物分析 现少量氧化锆, 其来源于中包水口脱落物, 见图13 。
在钢材的表面裂纹或折叠缺陷中时常发现外来 另外, 保护渣的裂纹或折叠周围有时存在明显
的不规则块状夹杂物, 能谱分析该类夹杂物是以氧 的增碳现象。图14是低碳低合金齿轮钢轧材表面
化硅、 氧化钙为主, 并含部分氧化钠、 氧化镁、 氧化 裂纹中存在保护渣、 裂纹周围存在明显增碳现象, 增
铝、 氧化钾、 氟化钙的复合夹杂物, 由成分判断该类 碳部位组织为近共析成分的珠光体 + 极少量铁素
夹杂物是混入钢中的保护渣。 XRD 谱中还时常出 体, 正常基体部位组织为铁素体+珠光体。

图13 表面裂纹中块状夹杂物的微观形貌及 EDS谱

Fi g 13 Micromor p holo gy andEDSs p ectrumoftheblockedinclusioninsurfacecrack

a o p ticalmicrosco p emor p holo gy b scannin g electronmicrosco p emor p holo gy c EDSs p ectrum

图14 裂纹中保护渣及周围增碳形貌及显微组织

Fi g 14 Microstructureandmor p holo gy ofmold p owderandsurroundin g carburizationincrack

a mor p holo gy ofmold p owderandsurroundin g carburizationincrack b microstructuremor p holo gy atcarburized p art

c microstructuremor p holo gy atnormal p art
的影响, 因此必须严格控制工艺和操作, 才能找到提
3 分析与讨论
高钢材质量的对策。
钢中内生夹杂物的来源与炼钢、 连铸等工艺过 钢中硫化物夹杂最主要的是硫化锰。硫化锰在
程密切相关, 同时也受设备、 操作、 工艺、 管理等因素 钢液中不能生成, 在钢凝固时由于硫和锰的偏析, 硫

6
