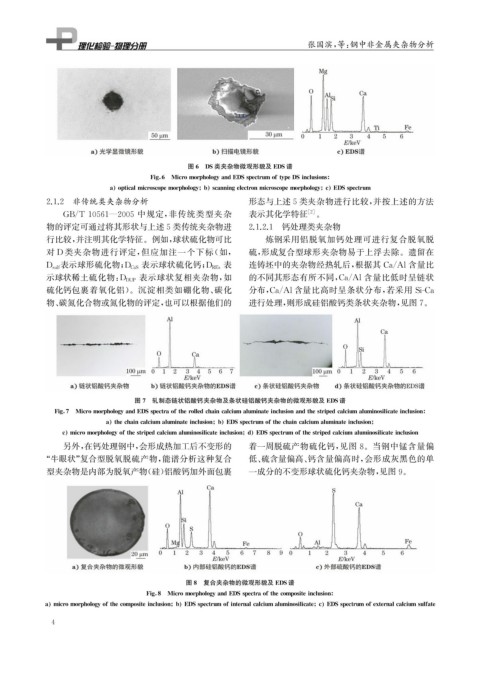

Page 20 - 理化检验-物理分册2021年第十二期
P. 20
张国滨, 等: 钢中非金属夹杂物分析
图6 DS类夹杂物微观形貌及 EDS谱
Fi g 6 Micromor p holo gy andEDSs p ectrumoft yp eDSinclusions
a o p ticalmicrosco p emor p holo gy b scannin g electronmicrosco p emor p holo gy c EDSs p ectrum
2.1.2 非传统类夹杂物分析 形态与上述5类夹杂物进行比较, 并按上述的方法
GB / T10561 — 2005 中规定, 非传统类型夹杂 表示其化学特征 [ 2 ] 。
物的评定可通过将其形状与上述5类传统夹杂物进 2.1.2.1 钙处理类夹杂物
行比较, 并注明其化学特征。例如, 球状硫化物可比 炼钢采用铝脱氧加钙处理可进行复合脱氧脱
对 D 类夹杂物进行评定, 但应加注一个下标( 如, 硫, 形成复合型球形夹杂物易于上浮去除。遗留在
表 连铸坯中的夹杂物经热轧后, 根据其 Ca / Al 含量比
D sulf 表示球形硫化物; D CaS 表示球状硫化钙; D REs
表示球状复相夹杂物, 如 的不同其形态有所不同, Ca / Al含量比低时呈链状
示球状稀土硫化物: D DUP
硫化钙包裹着氧化铝)。沉淀相类如硼化物、 碳化 分布, Ca / Al 含量比高时呈条状分布, 若采用 Si-Ca
物、 碳氮化合物或氮化物的评定, 也可以根据他们的 进行处理, 则形成硅铝酸钙类条状夹杂物, 见图7 。
图7 轧制态链状铝酸钙夹杂物及条状硅铝酸钙夹杂物的微观形貌及 EDS谱
Fi g 7 Micromor p holo gy andEDSs p ectraoftherolledchaincalciumaluminateinclusionandthestri p edcalciumaluminosilicateinclusion
a thechaincalciumaluminateinclusion b EDSs p ectrumofthechaincalciumaluminateinclusion
c micromor p holo gy ofthestri p edcalciumaluminosilicateinclusion d EDSs p ectrumofthestri p edcalciumaluminosilicateinclusion
另外, 在钙处理钢中, 会形成热加工后不变形的 着一周脱硫产物硫化钙, 见图 8 。当钢中锰含量偏
“ 牛眼状” 复合型脱氧脱硫产物, 能谱分析这种复合 低、 硫含量偏高、 钙含量偏高时, 会形成灰黑色的单
型夹杂物是内部为脱氧产物( 硅) 铝酸钙加外面包裹 一成分的不变形球状硫化钙夹杂物, 见图9 。
图8 复合夹杂物的微观形貌及 EDS谱
Fi g 8 Micromor p holo gy andEDSs p ectraofthecom p ositeinclusion
a micromor p holo gy ofthecom p ositeinclusion b EDSs p ectrumofinternalcalciumaluminosilicate c EDSs p ectrumofexternalcalciumsulfate
4
