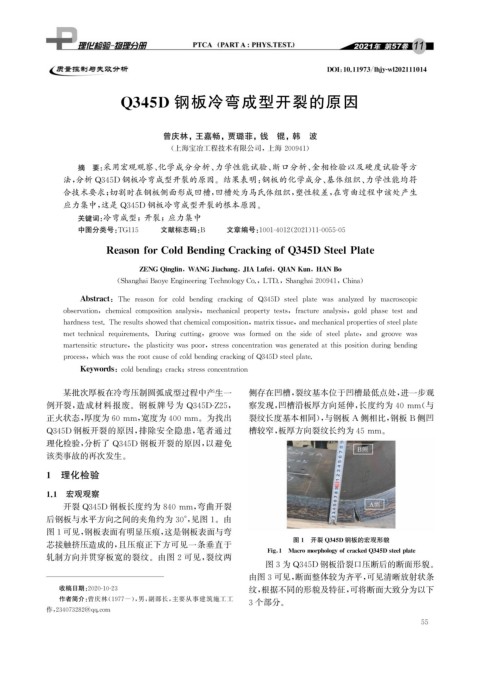

DOI : 10.11973 / lh jy -wl202111014

Q 345D 钢板冷弯成型开裂的原因

曾庆林, 王嘉畅, 贾璐菲, 钱 锟, 韩 波

( 上海宝冶工程技术有限公司, 上海 200941 )
摘 要: 采用宏观观察、 化学成分分析、 力学性能试验、 断口分析、 金相检验以及硬度试验等方
法, 分析 Q345D 钢板冷弯成型开裂的原因。结果表明: 钢板的化学成分、 基体组织、 力学性能均符
合技术要求; 切割时在钢板侧面形成凹槽, 凹槽处为马氏体组织, 塑性较差, 在弯曲过程中该处产生
应力集中, 这是 Q345D 钢板冷弯成型开裂的根本原因。
关键词: 冷弯成型; 开裂; 应力集中

中图分类号: TG115 文献标志码: B 文章编号: 1001-4012 ( 2021 ) 11-0055-05

ReasonforColdBendin gCrackin g ofQ 345DSteelPlate

ZENGQ in g lin , WANGJiachan g JIALufei , IANKun , HANBo
Q
,

( Shan g haiBao y eEn g ineerin gTechnolo gyCo. , LTD. , Shan g hai200941 , China )

Abstract : Thereasonforcold bendin gcrackin g of Q345D steelp late wasanal y zed b y macrosco p ic

observation , chemicalcom p ositionanal y sis , mechanicalp ro p ert ytests , fractureanal y sis , g oldp hasetestand

hardnesstest.Theresultsshowedthatchemicalcom p osition , matrixtissue , andmechanical p ro p ertiesofsteel p late

mettechnicalre q uirements.Durin gcuttin g , g roove wasformedonthesideofsteelp late , andg roove was

martensiticstructure , thep lasticit ywasp oor , stressconcentrationwasg eneratedatthisp ositiondurin gbendin g

p rocess , whichwastherootcauseofcoldbendin g crackin g ofQ345Dsteel p late.

Ke y words : coldbendin g ; crack ; stressconcentration
某批次厚板在冷弯压制圆弧成型过程中产生一 侧存在凹槽, 裂纹基本位于凹槽最低点处, 进一步观

例开裂, 造成材料报废。钢板牌号为 Q345D-Z25 , 察发现, 凹槽沿板厚方向延伸, 长度约为40mm ( 与

正火状态, 厚度为60mm , 宽度为400mm 。为找出 裂纹长度基本相同), 与钢板 A 侧相比, 钢板 B 侧凹

Q345D 钢板开裂的原因, 排除安全隐患, 笔者通过 槽较窄, 板厚方向裂纹长约为45mm 。
理化检验, 分析了 Q345D 钢板开裂的原因, 以避免
该类事故的再次发生。
1 理化检验

1.1 宏观观察
开裂 Q345D 钢板长度约为840mm , 弯曲开裂

后钢板与水平方向之间的夹角约为30° , 见图1 。由
图1可见, 钢板表面有明显压痕, 这是钢板表面与弯
图1 开裂 Q 345D钢板的宏观形貌
芯接触挤压造成的, 且压痕正下方可见一条垂直于
Fi g 1 Macromor p holo gy ofcrackedQ 345Dsteel p late
轧制方向并贯穿板宽的裂纹。由图2可见, 裂纹两
图3为 Q345D 钢板沿裂口压断后的断面形貌。
由图3可见, 断面整体较为齐平, 可见清晰放射状条
纹, 根据不同的形貌及特征, 可将断面大致分为以下
收稿日期: 2020-10-23
作者简介: 曾庆林( 1977- ), 男, 副部长, 主要从事建筑施工工
3个部分。
作, 234073282@ qq .com
