Page 28 - 理化检验-物理分册2021年第十一期

冯雨婷, 等: 生物医用 CoCrMo合金铸件缩孔缺陷分析及其工艺改进

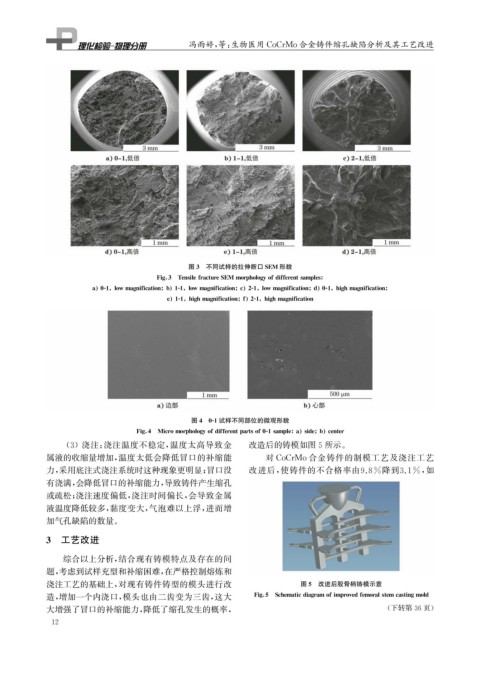

图3 不同试样的拉伸断口SEM 形貌

Fi g 3 TensilefractureSEM mor p holo gy ofdifferentsam p les

a 0-1 lowma g nification b 1-1 lowma g nification c 2-1 lowma g nification d 0-1 hi g hma g nification

e 1-1 hi g hma g nification f 2-1 hi g hma g nification

图4 0-1试样不同部位的微观形貌

Fi g 4 Micromor p holo gy ofdifferent p artsof0-1sam p le a side b center

( 3 )浇注: 浇注温度不稳定, 温度太高导致金 改造后的铸模如图5所示。
属液的收缩量增加, 温度太低会降低冒口的补缩能 对 CoCrMo合金铸件的制模工艺及浇注工艺
力, 采用底注式浇注系统时这种现象更明显; 冒口没 改进后, 使铸件的不合格率由 9.8% 降到 3.1% , 如
有浇满, 会降低冒口的补缩能力, 导致铸件产生缩孔
或疏松; 浇注速度偏低, 浇注时间偏长, 会导致金属
液温度降低较多, 黏度变大, 气泡难以上浮, 进而增
加气孔缺陷的数量。

3 工艺改进

综合以上分析, 结合现有铸模特点及存在的问
题, 考虑到试样充型和补缩困难, 在严格控制熔炼和
浇注工艺的基础上, 对现有铸件铸型的模头进行改 图5 改进后股骨柄铸模示意

造, 增加一个内浇口, 模头也由二齿变为三齿, 这大 Fi g 5 Schematicdia g ramofim p rovedfemoralstemcastin gmold
大增强了冒口的补缩能力, 降低了缩孔发生的概率, ( 下转第36页)
1 2
