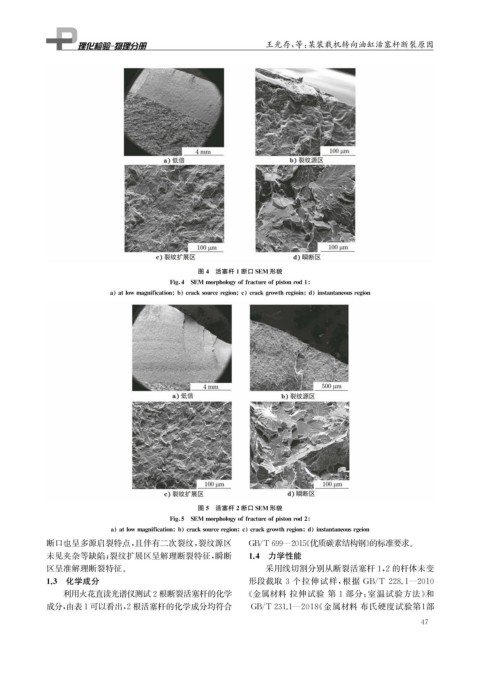

Page 63 - 理化检验-物理分册2021年第九期

王光存, 等: 某装载机转向油缸活塞杆断裂原因

图4 活塞杆1断口SEM 形貌

Fi g 4 SEM mor p holo gy offractureof p istonrod1

a atlowma g nification b cracksourcere g ion c crack g rowthre g ioin d instantaneousre g ion

图5 活塞杆2断口SEM 形貌

Fi g 5 SEM mor p holo gy offractureof p istonrod2

a atlowma g nification b cracksourcere g ion c crack g rowthre g ion d instantaneousr g eion

断口也呈多源启裂特点, 且伴有二次裂纹, 裂纹源区 GB / T699 — 2015 《 优质碳素结构钢》 的标准要求。
未见夹杂等缺陷; 裂纹扩展区呈解理断裂特征, 瞬断 1.4 力学性能
区呈准解理断裂特征。 采用线切割分别从断裂活塞杆1 , 2的杆体未变

1.3 化学成分 形段截取 3 个拉伸试样, 根据 GB / T228.1 — 2010

利用火花直读光谱仪测试2根断裂活塞杆的化学 《 金属材料 拉伸试验 第 1 部分: 室温试验方法》 和

成分, 由表1可以看出, 2根活塞杆的化学成分均符合 GB / T231.1 — 2018 《 金属材料 布氏硬度试验第 1 部

4 7
