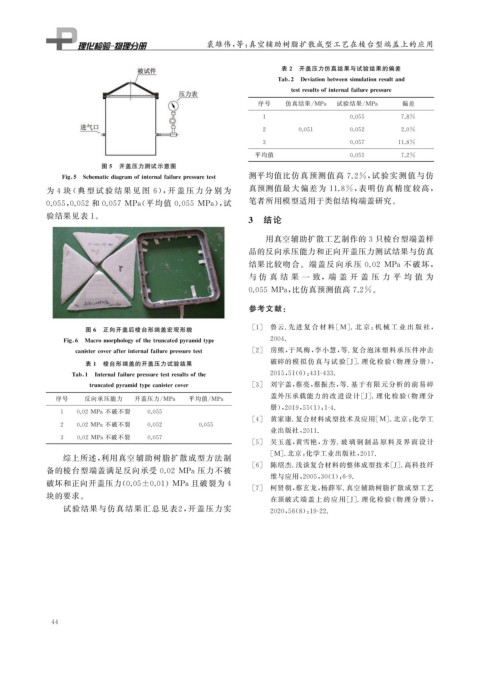

Page 60 - 理化检验-物理分册 2021年第六期

裘雄伟, 等: 真空辅助树脂扩散成型工艺在棱台型端盖上的应用

表 2 开盖压力仿真结果与试验结果的偏差

Tab 2 Deviationbetweensimulationresultand

testresultsofinternalfailure p ressure
序号 仿真结果 / MPa 试验结果 / MPa 偏差
1 0.055 7.8%
2 0.051 0.052 2.0%
3 0.057 11.8%
平均值 0.055 7.2%
图 5 开盖压力测试示意图
测平均值比仿真预测值高 7.2% , 试验实测值与仿
Fi g 5 Schematicdia g ramofinternalfailure p ressuretest
为 4 块 ( 典 型 试 验 结 果 见 图 6 ), 开 盖 压 力 分 别 为 真预测值最大偏差为 11.8% , 表明仿真精度较高,

0.055 , 0.052 和 0.057 MPa ( 平均值 0.055 MPa ), 试 笔者所用模型适用于类似结构端盖研究。
验结果见表 1 。
3 结论
用真空辅助扩散工艺制作的 3 只棱台型端盖样
品的反向承压能力和正向开盖压力测试结果与仿真

结果比较吻合。端盖反向承压 0.02 MPa 不破坏,
与 仿 真 结 果 一 致,端 盖 开 盖 压 力 平 均 值 为

0.055MPa , 比仿真预测值高 7.2% 。
参考文献:

图 6 正向开盖后棱台形端盖宏观形貌 [ 1 ] 鲁云 . 先进 复 合 材 料 [ M ] . 北 京: 机 械 工 业 出 版 社,

Fi g 6 Macromor p holo gy ofthetruncatedpy ramidt yp e 2004.

canistercoverafterinternalfailure p ressuretest [ 2 ] 房熊, 于凤梅, 李小慧, 等 . 复合泡沫塑料承压件冲击
表 1 棱台形端盖的开盖压力试验结果 破碎的 模 拟 仿 真 与 试 验 [ J ] . 理 化 检 验 ( 物 理 分 册),

Tab 1 Internalfailure p ressuretestresultsofthe 2015 , 51 ( 6 ): 431-433.

truncatedpy ramidt yp ecanistercover [ 3 ] 刘宇盖, 蔡亮, 蔡振杰, 等 . 基于有限元分析的 前 易 碎
盖外压承载能力 的 改 进 设 计 [ J ] . 理 化 检 验 ( 物 理 分
序号 反向承压能力 开盖压力 / MPa 平均值 / MPa
册), 2019 , 55 ( 1 ): 1-4.

1 0.02 MPa 不破不裂 0.055
[ 4 ] 黄家康 . 复合材料成型技术及应用[ M ] . 北京: 化学工

2 0.02 MPa 不破不裂 0.052 0.055
业出版社, 2011.

3 0.02 MPa不破不裂 0.057
[ 5 ] 吴玉莲, 黄雪艳, 方 芳 . 玻 璃 钢 制 品 原 料 及 界 面 设 计
综上所述, 利用真空辅助树脂扩散成型方法制 [ M ] . 北京: 化学工业出版社, 2017.
[ 6 ] 陈绍杰 . 浅谈复合材料的整体成型技术[ J ] . 高科技纤
备的棱台型端盖满足反向承受 0.02 MPa压力不被

维与应用, 2005 , 30 ( 1 ): 6-9.

破坏和正向开盖压力( 0.05±0.01 ) MPa且破裂为 4
[ 7 ] 柯贤朝, 蔡玄龙, 杨薛军 . 真空辅助树脂扩散成型工艺

块的要求。
在顶破 式 端 盖 上 的 应 用 [ J ] . 理 化 检 验 ( 物 理 分 册),
试验结果与仿真结果汇总见表 2 , 开盖压力实
2020 , 56 ( 8 ): 19-22.

4 4
