徐 程, 等: 某型号战车内部管路组件开裂原因

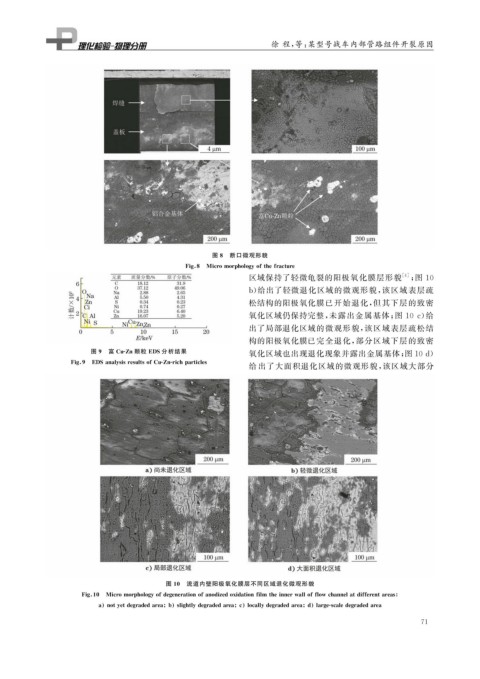

图 8 断口微观形貌
Fi g 8 Micromor p holo gy ofthefracture
区域保持了轻微龟裂的阳极氧化膜层形貌 [ 4 ] ; 图 10
b ) 给出了轻微退化区域的微观形貌, 该区域表层疏
松结构的阳极氧化膜已开始退化, 但其下层的致密
氧化区域仍保持完整, 未露出金属基体; 图 10c ) 给
出了局部退化区域的微观形貌, 该区域表层疏松结
构的阳极氧化膜已完全退化, 部分区域下层的致密
图 9 富 Cu-Zn颗粒 EDS分析结果
氧化区域也出现退化现象并露出金属基体; 图10d )
Fi g 9 EDSanal y sisresultsofCu-Zn-richp articles
给 出了大面积退化区域的微观形貌, 该区域大部分
图 10 流道内壁阳极氧化膜层不同区域退化微观形貌
Fi g 10 Micromor p holo gy ofde g enerationofanodizedoxidationfilmtheinnerwallofflowchannelatdifferentareas
a not y etde g radedarea b sli g htl yde g radedarea c locall yde g radedarea d lar g e-scalede g radedarea
7 1
