Page 58 - 理化检验-物理分册2021年第四期

邢承亮, 等: 腐蚀疲劳试验系统的开发及应用

的疲劳寿命明显降低。在相同的循环应力下, 材料
受海水腐蚀 - 疲劳载荷耦合作用的疲劳寿命大大低
于在空气中室温下的疲劳寿命。

( 3 )模拟海水与试样表面发生了应力腐蚀, 在
点蚀处造成的应力集中大大增加了裂纹的扩展速
度, 从而明显降低了试样的疲劳寿命。
参考文献:

[ 1 ] 谭晓明, 陈跃良, 段成美 . 飞机结构搭接件腐蚀三维裂

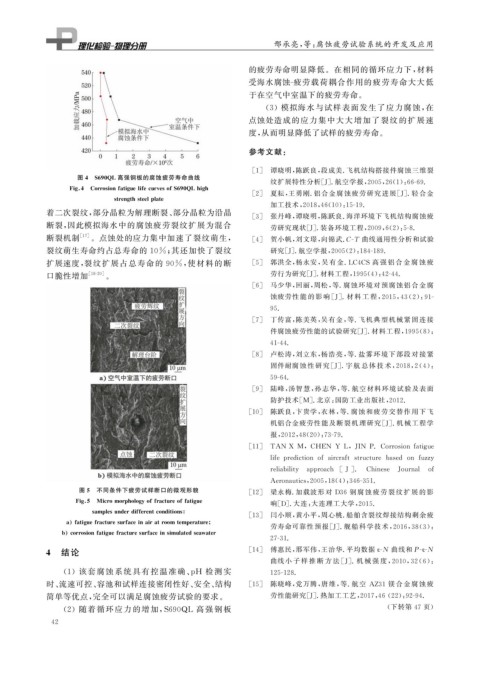

图 4 S690 Q L 高强钢板的腐蚀疲劳寿命曲线
纹扩展特性分析[ J ] . 航空学报, 2005 , 26 ( 1 ): 66-69.

Fi g 4 Corrosionfati g uelifecurvesofS690 Q Lhi g h
[ 2 ] 夏耘, 王勇刚 . 铝合金腐蚀疲劳研究进展[ J ] . 轻 合 金

stren g thsteel p late
加工技术, 2018 , 46 ( 10 ): 15-19.
着二次裂纹, 部分晶粒为解理断裂、 部分晶粒为沿晶
[ 3 ] 张丹峰, 谭晓明, 陈跃良 . 海洋环境下飞机结构腐蚀疲
断裂, 因此模拟海水中的腐蚀疲劳裂纹扩展为混合
劳研究现状[ J ] . 装备环境工程, 2009 , 6 ( 2 ): 5-8.
断裂机制 [ 17 ] 。点蚀处的应力集中加速了裂纹萌生, [ 4 ] 贺小帆, 刘文璟, 向锦武 . C-T 曲线通用性分析和试验
裂纹萌生寿命约占总寿命的 10% ; 其还加快了裂纹 研究[ J ] . 航空学报, 2005 ( 2 ): 184-189.
扩展速度, 裂纹扩展占总寿命的 90% , 使材料的断 [ 5 ] 郭洪全, 杨永安, 吴 有 金 .LC4CS 高 强 铝 合 金 腐 蚀 疲
口脆性增加 [ 18-20 ] 。 劳行为研究[ J ] . 材料工程, 1995 ( 4 ): 42-44.
[ 6 ] 马少华, 回丽, 周松, 等 . 腐蚀环境对预腐蚀铝 合 金 腐
蚀疲劳性 能 的 影 响 [ J ] . 材 料 工 程, 2015 , 43 ( 2 ): 91-
95.
[ 7 ] 丁传富, 陈美英, 吴有金, 等 . 飞机典型机械紧 固 连 接
件腐蚀疲劳性能的试验研究[ J ] . 材料工程, 1995 ( 8 ):
41-44.
[ 8 ] 卢松涛, 刘立东, 杨浩亮, 等 . 盐雾环境下部段 对 接 紧
固件耐腐 蚀 性 研 究 [ J ] . 宇 航 总 体 技 术, 2018 , 2 ( 4 ):
59-64.
[ 9 ] 陆峰, 汤智慧, 孙志华, 等 . 航空材料环境试验及表面
防护技术[ M ] . 北京: 国防工业出版社, 2012.
[ 10 ] 陈跃良, 卞贵学, 衣林, 等 . 腐蚀和疲劳交替作 用 下 飞
机铝合金疲劳性能及断裂机理研究[ J ] . 机械工程学
报, 2012 , 48 ( 20 ): 73-79.

[ 11 ] TAN X M , CHEN Y L , JIN P.Corrosionfati g ue

lifep rediction ofaircraftstructure based onfuzz y

reliabilit y a pp roach [ J ] . Chinese Journal of
Aeronautics , 2005 , 18 ( 4 ): 346-351.
图 5 不同条件下疲劳试样断口的微观形貌 [ 12 ] 梁永梅 . 加载波形 对 D36 钢 腐 蚀 疲 劳 裂 纹 扩 展 的 影

Fi g 5 Micromor p holo gy offractureoffati g ue
响[ D ] . 大连: 大连理工大学, 2015.

sam p lesunderdifferentconditions [ 13 ] 闫小顺, 黄小平, 周心桃 . 船舶含裂纹焊接结构剩余疲

a fati g uefracturesurfaceinairatroomtem p erature
劳寿命可靠性预报[ J ] . 舰船科学技术, 2016 , 38 ( 3 ):

b corrosionfati g uefracturesurfaceinsimulatedseawater
27-31.
4 结论 [ 14 ] 傅惠民, 邢军伟, 王治华 . 平均数据ε- N 曲线和P-ε-N
曲线小 子 样 推 断 方 法 [ J ] . 机 械 强 度, 2010 , 32 ( 6 ):

( 1 )该套腐蚀系统具有控温准确、 H 检 测 实 125-128.
p
时、 流速可控、 容池和试样连接密闭性好、 安全、 结构 [ 15 ] 陈晓峰, 党万腾, 唐 维, 等 . 航 空 AZ31 镁 合 金 腐 蚀 疲

简单等优点, 完全可以满足腐蚀疲劳试验的要求。 劳性能研究[ J ] . 热加工工艺, 2017 , 46 ( 22 ): 92-94.

( 2 )随着循环应力的增加, S690QL 高 强 钢 板 ( 下转第 47 页)
4 2
