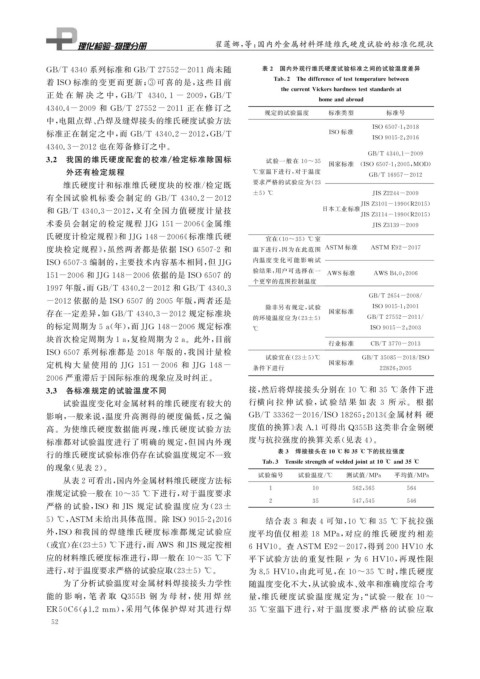

Page 70 - 理化检验-物理分册2021年第二期

翟莲娜, 等: 国内外金属材料焊缝维氏硬度试验的标准化现状

GB / T4340 系列标准和 GB / T27552-2011 尚未随 表 2 国内外现行维氏硬度试验标准之间的试验温度差异

着ISO 标准的变更而更新; ③ 可喜的是, 这些目前 Tab 2 Thedifferenceoftesttem p eraturebetween

thecurrentVickershardnessteststandardsat

正 处 在 解 决 之 中, GB / T 4340.1-2009 , GB / T
homeandabroad
4340.4-2009 和 GB / T27552-2011 正 在 修 订 之

规定的试验温度 标准类型 标准号
中, 电阻点焊、 凸焊及缝焊接头的维氏硬度试验方法
ISO6507-1 : 2018

标准正在制定之中, 而 GB / T4340.2-2012 , GB / T ISO 标准
ISO9015-2 : 2016
4340.3-2012 也在筹备修订之中。

GB / T4340.1-2009
3.2 我国的维氏硬度配套的校准 / 检定标准除国标 试验一般在 10~35 国家标准 ( ISO6507-1 : 2005 , MOD )

外还有检定规程 ℃ 室温下进行, 对于温度
GB / T16957-2012
维氏硬度计和标准维氏硬度块的校准 / 检定既 要求严格的试验应为( 23

±5 ) ℃ JISZ2244-2009
有全国试验 机 标 委 会 制 定 的 GB / T4340.2-2012
JISZ3101-1990 ( R2015 )
和 GB / T4340.3-2012 , 又有全国力值硬度计量技 日本工业标准

JISZ3114-1990 ( R2015 )

术委员会制定的检定规程 JJG151-2006 《 金属维 JISZ3139-2009

氏硬度计检定规程》 和 JJG148-2006 《 标准维氏硬 宜在( 10~35 ) ℃ 室

度块检定规程》, 虽然两者都是依据 ISO6507-2 和 温下进行, 因为在此范围 ASTM 标准 ASTM E92-2017

内温 度 变 化 可 能 影 响 试

ISO6507-3 编制的, 主要技术内容基本相同, 但 JJG
验结果, 用户可选择在一

151-2006 和JJG148-2006 依据的是ISO6507 的 AWS标准 AWSB4.0 : 2006
个更窄的范围控制温度

1997年版, 而 GB / T4340.2-2012 和 GB / T4340.3

GB / T2654-2008 /

-2012 依据的是ISO6507 的 2005 年版, 两者还是
除非另有规定, 试验 ISO9015-1 : 2001

存在一定差异, 如 GB / T4340.3-2012 规定标准块 国家标准
的环境温度应为( 23±5 ) GB / T27552-2011 /

的标定周期为 5a ( 年), 而JJG148-2006 规定标准
℃ ISO9015-2 : 2003

块首次检定周期为 1a , 复检周期为2a 。此外, 目前

行业标准 CB / T3770-2013

ISO6507 系列标准都是 2018 年版的, 我国计量检
试验宜在( 23±5 ) ℃ GB / T35085-2018 / ISO
国家标准
定机 构 大 量 使 用 的 JJG151-2006 和 JJG148- 条件下进行 22826 : 2005
2006 严重滞后于国际标准的现象应及时纠正。

3.3 各标准规定的试验温度不同 接, 然后将焊接接头分别在 10 ℃ 和 35 ℃ 条件下进
试验温度变化对金属材料的维氏硬度有较大的 行横 向 拉 伸 试 验, 试 验 结 果 如 表 3 所 示。 根 据

影响, 一般来说, 温度升高测得的硬度偏低, 反之偏 GB / T33362-2016 / ISO18265 : 2013 《 金属材料 硬
高。为使维氏硬度数据能再现, 维氏硬度试验方法 度值的换算》 表 A.1 可得出 Q355B 这类非合金钢硬
标准都对试验温度进行了明确的规定, 但国内外现 度与抗拉强度的换算关系( 见表 4 )。

行的维氏硬度试验标准仍存在试验温度规定不一致 表 3 焊接接头在 10 ℃ 和 35 ℃ 下的抗拉强度

Tab 3 Tensilestren g thofwelded j ointat10 ℃ and35 ℃
的现象( 见表 2 )。
试验编号 试验温度 / ℃ 测试值 / MPa 平均值 / MPa
从表2可看出, 国内外金属材料维氏硬度方法标

准规定试验一般在 10~35 ℃ 下进行, 对于温度要求 1 10 562 , 565 564
2 35 547 , 545 546
严格 的 试 验, ISO 和 JIS 规 定 试 验 温 度 应 为 ( 23±

5 ) ℃ , ASTM 未给出具体范围。除ISO9015-2 : 2016 结合表 3 和表 4 可知, 10 ℃ 和 35 ℃ 下抗拉强
外, ISO 和我国的焊缝维氏硬度标准都规定试验应 度平均值仅相差 18 MPa , 对应的维氏硬度约相差

( 或宜) 在( 23±5 ) ℃下进行, 而 AWS 和JIS规定按相 6HV10 。查 ASTM E92-2017 , 得到200HV10 水

应的材料维氏硬度标准进行, 即一般在 10~35 ℃ 下 平下试验方法的重复性限r 为 6 HV10 , 再现性限

进行, 对于温度要求严格的试验应取( 23±5 ) ℃ 。 为 8.5HV10 , 由此可见, 在 10~35 ℃ 时, 维氏硬度
为了分析试验温度对金属材料焊接接头力学性 随温度变化不大, 从试验成本、 效率和准确度综合考
能的 影 响, 笔 者 取 Q355B 钢 为 母 材, 使 用 焊 丝 量, 维氏硬度试验温度规定为:“ 试验一般在 10~

ER50C6 ( 1.2mm ), 采用气体保护焊对其进行焊 35 ℃ 室温下进 行, 对 于 温 度 要 求 严 格 的 试 验 应 取
ϕ
5 2
