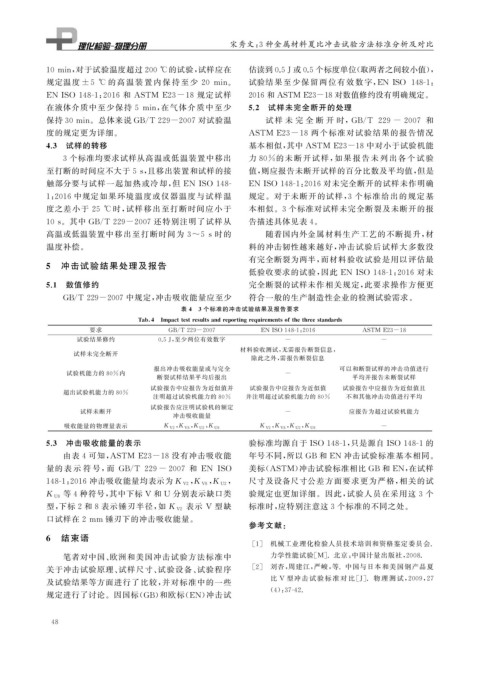

Page 66 - 理化检验-物理分册2021年第二期

宋秀文: 3 种金属材料夏比冲击试验方法标准分析及对比

10min , 对于试验温度超过200℃ 的试验, 试样应在 估读到0.5J或0.5个标度单位( 取两者之间较小值),

规定温度 ±5 ℃ 的 高 温 装 置 内 保 持 至 少 20 min 。 试验结果至少 保留两位有 效 数 字, ENISO 148-1 :
ENISO148-1 : 2016 和 ASTM E23-18 规定试样 2016和 ASTME23-18对数值修约没有明确规定。

在液体介质中至少保持 5 min , 在气体介质中至少 5.2 试样未完全断开的处理

保持30min 。总体来说 GB / T229-2007 对试验温 试 样 未 完 全 断 开 时, GB / T 229-2007 和

度的规定更为详细。 ASTM E23-18 两个标准对试验结果的报告情况

4.3 试样的转移 基本相似, 其中 ASTM E23-18 中对小于试验机能
3 个标准均要求试样从高温或低温装置中移出 力 80% 的未 断 开 试 样, 如 果 报 告 未 列 出 各 个 试 验

至打断的时间应不大于 5s , 且移出装置和试样的接 值, 则应报告未断开试样的百分比数及平均值, 但是

触部分要与试样一起加热或冷却, 但 ENISO148- ENISO148-1 : 2016 对未完全断开的试样未作明确
1 : 2016 中规定如果环境温度或仪器温度与试样温 规定。对于未断开的试样, 3 个标准给出的规定基
度之差小于 25 ℃ 时, 试样移出至打断时间应小于 本相似。 3 个标准对试样未完全断裂及未断开的报

10s 。其中 GB / T229-2007 还特别注明了试样从 告描述具体见表 4 。
高温或低温装置中移出至打断时间为 3~5s时的 随着国内外金属材料生产工艺的不断提升, 材

温度补偿。 料的冲击韧性越来越好, 冲击试验后试样大多数没
有完全断裂为两半, 而材料验收试验是用以评估最
5 冲击试验结果处理及报告
低验收要求的试验, 因此 ENISO148-1 : 2016 对未
5.1 数值修约 完全断裂的试样未作相关规定, 此要求操作方便更

GB / T229-2007 中规定, 冲击吸收能量应至少 符合一般的生产制造性企业的检测试验需求。
表 4 3 个标准的冲击试验结果及报告要求

Tab 4 Im p acttestresultsandre p ortin g re q uirementsofthethreestandards

要求 GB / T229-2007 ENISO148-1 : 2016 ASTM E23-18

试验结果修约 0.5J , 至少两位有效数字 - -
材料验收测试, 无需报告断裂信息,
试样未完全断开
除此之外, 需报告断裂信息
报出冲击吸收能量或与完全 可以和断裂试样的冲击功值进行
试验机能力的 80% 内 -
断裂试样结果平均后报出 平均并报告未断裂试样
试验报告中应报告为近似值并 试验报告中应报告为近似值 试验报告中应报告为近似值且
超出试验机能力的 80%
注明超过试验机能力的 80% 并注明超过试验机能力的 80% 不和其他冲击功值进行平均
试验报告应注明试验机的额定
试样未断开 - 应报告为超过试验机能力
冲击吸收能量
吸收能量的物理量表示 K V2 K V8 K U2 K U8 K V2 K V8 K U2 K U8 -
,
,
,
,
,
,
5.3 冲击吸收能量的表示 验标准均源自于ISO148-1 , 只是源自ISO148-1 的

由表 4 可知, ASTM E23-18 没有冲击吸收能 年号不同, 所以 GB 和 EN 冲击试验标准基本相同。

量的 表 示 符 号, 而 GB / T 229-2007 和 EN ISO 美标( ASTM ) 冲击试验标准相比 GB 和 EN , 在试样
, , , 尺寸及设备尺寸公差方面要求更为严格, 相关的试
148-1 : 2016 冲击吸收能量均表示为 K V2 K V8 K U2
等4 种符号, 其中下标 V 和 U 分别表示缺口类 验规定也更加详细。因此, 试验人员在采用这 3 个
K U8
表示 V 型缺
型, 下标 2 和 8 表示锤刃半径, 如 K V2 标准时, 应特别注意这 3 个标准的不同之处。

口试样在 2mm 锤刃下的冲击吸收能量。
参考文献:
6 结束语
[ 1 ] 机械工业理化检验人员技术培训和资格鉴定委员会 .

笔者对中国、 欧洲和美国冲击试验方法标准中 力学性能试验[ M ] . 北京: 中国计量出版社, 2008.

关于冲击试验原理、 试样尺寸、 试验设备、 试验程序 [ 2 ] 刘杏, 周建江, 严峻, 等 . 中国与日本和美国钢产品夏

及试验结果等方面进行了比较, 并对标准中的一些 比 V 型冲 击 试 验 标 准 对 比 [ J ] .物 理 测 试, 2009 , 27
( 4 ): 37-42.
规定进行了讨论。因国标( GB ) 和欧标( EN ) 冲击试
4 8
