Page 85 - 理化检验-物理分册2020年第二期

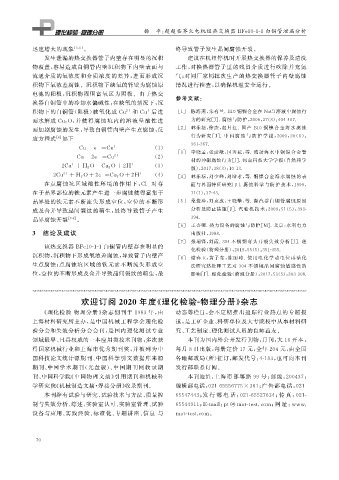

P. 85
杨 平: 超超临界火电机组热交换器 BFe１０Ｇ１Ｇ１ 白铜管泄漏分析
迅速增大的现象 [ ３ , ５ ] . 终导致管子发生晶间腐蚀开裂.
发生泄漏的热交换器管子内壁存在明显的沉积 建议在机组停机时开展热交换器的保养及清洗
物覆盖, 容易造成白铜管内壁沉积物下内壁表面与 工作, 对换热器管子里的残留介质进行吹除并充氮
流通介质的氧浓度和介质浓度的差异, 进而形成沉 气; 对同厂家同批次生产的热交换器管子内壁腐蚀
积物下氧浓差腐蚀.沉积物下缺氧的管壁为腐蚀原 情况进行检查, 以确保机组安全运行.
电池的阳极, 沉积物周围富氧区为阴极.由于热交
参考文献:
换器白铜管中的冷却水偏碱性, 在缺氧的情况下, 沉
积物下的白铜管( 阳极) 被氧化成 Cu 和 Cu 后进 [ １ ] 陈海燕, 朱有兰 ．B１０ 铜镍合金在 NaCl溶液中腐蚀行
＋
２＋
而水解成 Cu ２O , 并使得腐蚀坑内的溶液呈 酸性进 为的研究[ J ] ． 腐蚀与防护, ２００６ , ２７ ( ８ ): ４０４Ｇ４０７．
而加剧腐蚀的发生, 导致白铜管内壁产生点腐蚀, 反 [ ２ ] 林乐耘, 徐杰, 赵月 红 ． 国 产 B１０ 铜 镍 合 金 海 水 腐 蚀
应方程式 [ ６ ] 如下 行为研 究 [ J ] ． 中 国 腐 蚀 与 防 护 学 报, ２０００ , ２０ ( ６ ):
３６１Ｇ３６７．
－ ＋ ( １ )
Cu－e ＝ Cu
[ ３ ] 李晓孟, 张彦敏, 国秀花, 等 ． 流动海水中铜镍合金管
－ ２ ＋
Cu－２e ＝ Cu ( ２ )
材的冲刷腐蚀行为[ J ] ． 河南科技大学学报( 自然科学
＋ ＋ ( ３ )
２Cu ＋ H ２O＝Cu ２O＋２H
版), ２０１７ , ３８ ( ３ ): １０Ｇ１３．
２ ＋ － ＋ ( ４ )
２Cu ＋ H ２O＋２e ＝ Cu ２O＋２H [ ４ ] 林乐耘, 刘少峰, 刘增才, 等 ． 铜镍合金海水腐蚀的表
在点腐蚀坑区域酸性环境的作用下, Cl 对存 面与界面特征研究[ J ] ． 腐蚀科学与防护技术, １９９９ ,
－
在于晶界部位的铁元素产生进一步腐蚀使得富集于 １１ ( １ ): ３７Ｇ４３．
晶界处的铁元素不断流失形成空位, 空位的不断形 [ ５ ] 桑俊珍, 刘克成, 王晓攀, 等 ． 凝汽器白铜管腐蚀原因
成及合并导致晶间裂纹的萌生, 最终导致管子产生 分析及防止措施[ J ] ． 汽 轮 机 技 术, ２００９ , ５１ ( ５ ): ３９３Ｇ
晶界腐蚀开裂 [ ７Ｇ８ ] . ３９４．
[ ６ ] 王杏卿 ． 热力设备的腐蚀与防护[ M ] ． 北京: 水利电力
３ 结论及建议 出版社, １９８８．
[ ７ ] 张瑞锋, 刘霞 ．３０４ 不锈钢弯头开裂 失 效 分 析[ J ] ． 理
该热交换器 BFe１０Ｇ１Ｇ１ 白铜管内壁存在明显的
化检验( 物理分册), ２０１９ , ５５ ( ５ ): ３５１Ｇ３５５．
沉积物, 沉积物下形成氧浓差腐蚀, 导致管子内壁产 [ ８ ] 谢春玉, 黄 子 东, 陈 丽 玲 ． 使 用 电 化 学 动 电 位 再 活 化
生点腐蚀; 点腐蚀坑区域的铁元素不断流失形成空 法研究热处理工艺对 ３０４ 不锈钢晶间腐蚀敏感性的
位, 空位的不断形成及合并导致晶间裂纹的萌生, 最 影响[ J ] ． 理化检验( 物理分册), ２０１７ , ５３ ( ５ ): ３０３Ｇ３０８．
欢迎订阅２０２０年度« 理化检验 Ｇ 物理分册» 杂志
« 理化检验 Ｇ 物理分册» 杂志创刊于 １９６３ 年, 由 动态等栏目, 会不定期推出追踪行业热点的专题报
上海材料研究所主办, 是中国机械工程学会理化检 道, 是工矿企业、 科研单位及大专院校中从事材料研
验分会和失效分析分会会刊, 是国内理化测试专业 究、 工艺制定、 理化测试人员的良师益友.
领域最早、 且具权威的一本应用类技术刊物, 多次获 本刊为国内外公开发行刊物, 月刊, 大 １６ 开本,
得国家机械行业和上海市优秀期刊奖, 并被列为中 每月 ８ 日出版, 每册定价 １７ 元, 全年 ２０４ 元, 由全国
国科技论文统计源期刊、 中国科学引文数据库来源 各地邮政局( 所) 征订, 邮发代号: ４Ｇ１８３ , 也可向本刊
期刊、 中国学术期刊( 光盘版)、 中国期刊网 收录期 发行部联系订阅.
刊、 中国科学院« 中国物理文摘» 引用期刊和机械科 本刊地址: 上海市邯郸路 ９９ 号; 邮编: ２００４３７ ;
学研究院« 机械制造文摘 焊接分册» 收录期刊. 编辑部电话: ０２１Ｇ６５５５６７７５×３６１ ; 广告部电话: ０２１Ｇ
本刊辟有试验与研究、 试验技术与方法、 质量控 ６５５４７４４３ ; 发 行 部 电 话: ０２１Ｇ６５５２７６３４ ; 传 真: ０２１Ｇ
制与失效分析、 综述、 实验室认可、 实验室管理、 试验 ６５５４４９１１ ; EＧmail : t＠ matＧtest．com ; 网 址: www．
p
设备与应用、 实践经验、 标准化、 专题讲座、 信息 与 matＧtest．com .
７ ０
