P. 84
杨 平: 超超临界火电机组热交换器 BFe１０Ｇ１Ｇ１ 白铜管泄漏分析

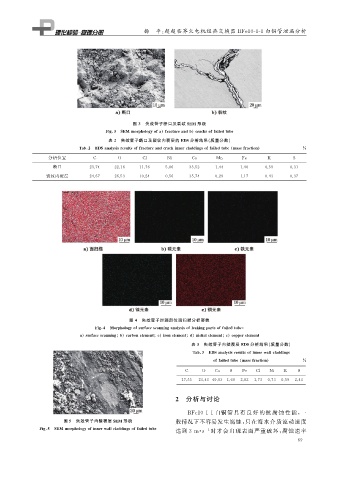

图 ３ 失效管子断口及裂纹 SEM 形貌
Fi g 敭３ SEM mor p holo gy ofa fractureandb cracksoffailedtube
表 ２ 失效管子断口及裂纹内覆层的 EDS分析结果( 质量分数)
Tab敭２ EDSanal y sisresultsoffractureandcrackinnercladdin g soffailedtube massfraction ％
分析位置 C O Cl Ni Cu Mn Fe K S
断口 ２３．７４ ２２．１８ １１．７６ ５．０６ ３３．５２ １．４４ １．４０ ０．５９ ０．３１
裂纹内覆层 ２４．６７ ２６．５３ １０．２４ ０．５６ ３５．７４ ０．２９ １．１７ ０．４３ ０．３７
图 ４ 失效管子泄漏部位面扫描分析形貌
Fi g 敭４ Mor p holo gy ofsurfacescannin g anal y sisofleakin gp artsoffailedtube
a surfacescannin g b carbonelement c ironelement d nickelelement e co pp erelement
表 ３ 失效管子内壁覆层 EDS分析结果( 质量分数)
Tab敭３ EDSanal y sisresultsofinnerwallcladdin g s
offailedtube massfraction ％
C O Cu S Fe Cl Ni K S
１７．５５ ２３．４３ ４９．０３ １．６９ ２．８２ １．７３ ０．７３ ０．５９ ２．４３
２ 分析与讨论
BFe１０Ｇ１Ｇ１ 白铜管 具 有 良 好 的 抗 腐 蚀 性 能, 一
图 ５ 失效管子内壁覆层 SEM 形貌 般情况下不容易发生腐蚀, 只在海水介质流动速度
Fi g 敭５ SEM mor p holo gy ofinnerwallcladdin g soffailedtube 达到 ３m s 时才会出现表面严重破坏, 腐蚀速率
－１
６ ９
