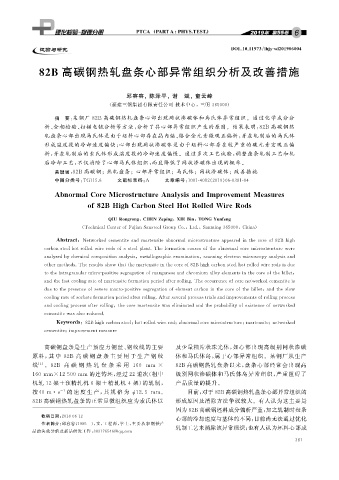

Page 34 - 理化检验-物理分册2019年第六期
P. 34

DOI : １０．１１９７３ / lh jy Ｇwl２０１９０６００４


              ８２B      高碳钢热轧盘条心部异常组织分析及改善措施



                                             邱容容,陈泽平,谢   斌,童云峰

                                       ( 福建三钢集团有限责任公司 技术中心,三明 ３６５０００ )
                    摘   要: 某钢厂 ８２B 高碳钢热轧盘条心部出现网状渗碳体和马氏体异常组织.通过化学成分分
                 析、 金相检验、 扫描电镜分析等方法, 分析了其心部异常组织产生的原因.结果表明: ８２B 高碳钢热
                 轧盘条心部出现马氏体是由于坯料心部存在晶内锰、 铬合金元素微观正偏析, 并在轧制后的马氏体
                 形成温度段的冷却速度偏快; 心部出现网状渗碳体是由于坯料心部存在较严重的碳元素宏观正偏
                 析, 并在轧制后的索氏体形成温度段的冷却速度偏慢.通过多次工艺试验, 调整盘条轧制工艺和轧
                 后冷却工艺, 不仅消除了心部马氏体组织, 而且降低了网状渗碳体出现的概率.
                    关键词: ８２B 高碳钢;热轧盘条;心部异常组织;马氏体;网状渗碳体;改善措施
                    中图分类号: TG１１５．６    文献标志码: A    文章编号: １００１Ｇ４０１２ ( ２０１９ ) ０６Ｇ０３８１Ｇ０４

                    AbnormalCoreMicrostructureAnal y sisandIm p rovementMeasures
                               of８２BHi g hCarbonSteelHotRolledWireRods


                                                              ,
                                                  ,
                                       Q IURon g ron g CHENZe p in g XIEBin , TONGYunfen g
                              ( TechnicalCenterofFu j ianSansteelGrou pCo． , Ltd． , Sanmin g３６５０００ , China )
                     Abstract : Networkedcementiteand martensiteabnormalmicrostructurea pp earedinthecoreof８２Bhi g h
                carbonsteelhotrolledwirerodsofasteelp lant．Theformationcausesoftheabnormalcoremicrostructurewere
                anal y zedb y chemicalcom p ositionanal y sis , metallo g ra p hicexamination , scannin gelectronmicrosco pyanal y sisand
                othermethods．Theresultsshowthatthemartensiteinthecoreof８２Bhi g hcarbonsteelhotrolledwirerodsisdue
                totheintra g ranularmicroＧ p ositivese g re g ationofman g aneseandchromiumallo yelementsinthecoreofthebillet ,
                andthefastcoolin g rateofmartensiteformationp eriodafterrollin g ．Theoccurrenceofcorenetworkedcementiteis
                duetothep resenceofseveremacroＧ p ositivese g re g ationofelementcarboninthecoreofthebillet , andtheslow
                coolin g rateofsorbateformationp eriodafterrollin g ．Afterseveral p rocesstrialsandim p rovementsofrollin gp rocess
                andcoolin gp rocessafterrollin g , thecoremartensitewaseliminatedandthep robabilit yofexistenceofnetworked
                cementitewasalsoreduced．
                     Ke y words : ８２Bhi g hcarbonsteel ; hotrolledwirerod ; abnormalcoremicrostructure ; martensite ; networked
                cementite ; im p rovementmeasure


               高碳钢盘条是生产预应力钢丝、 钢绞线的主要                           及少量粗片状珠光体, 如心部出现高级别网状渗碳
            原料, 其 中 ８２B 高 碳 钢 盘 条 主 要 用 于 生 产 钢 绞              体和马氏体岛, 属于心部异常组织.某钢厂从生产
            线 [ １ ] . ８２B 高 碳 钢 热 轧 盘 条 采 用 １６０ mm ×          ８２B 高碳钢热轧盘条以来, 盘条心部经常会出现高
            １６０mm×１２５００mm 的连铸坯, 经过２２ 道次( 粗中                    级别网状渗碳体和马氏体岛异常组织, 严重阻碍了

            机轧 １２ 架 ＋ 预精轧机 ６ 架 ＋ 精轧机 ４ 架) 的轧制,                 产品质量的提升.
                      －１
            按 ４０m    s 的 速 度 生 产, 其 规 格 为 １２．５ mm .                目前, 对于８２B高碳钢热轧盘条心部异常组织的
                                               ϕ
            ８２B 高碳钢热轧盘条的正常显微组织应为索氏体以                           形成原因及消除方法争议较大.有人认为这主要是
                                                               因为８２B高碳钢坯料成分偏析严重, 加之轧制时盘条
                收稿日期: ２０１８Ｇ０６Ｇ１２
                                                               心部的冷却速度与基体的不同, 目前尚无法通过优化
                作者简介: 邱容容( １９８５－ ), 女, 工程师, 学士, 主要从事钢铁产
                                                               轧制工艺来消除该异常组织; 也有人认为坯料心部成
            品的失效分析及新品研发工作, ３８３１７６５４６＠ qq ．com
                                                                                                        ３ ８ １
   29   30   31   32   33   34   35   36   37   38   39
