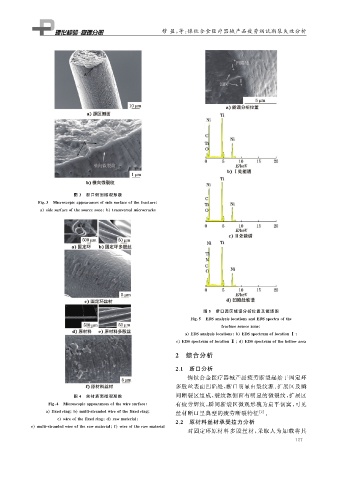

穆 盈, 等: 镍钛合金医疗器械产品疲劳测试断裂失效分析
图 ３ 断口侧面微观形貌
Fi g 敭３ Microsco p ica pp earancesofsidesurfaceofthefracture
a sidesurfaceofthesourcezone b transversalmicrocracks
图 ５ 断口源区能谱分析位置及能谱图
Fi g 敭５ EDSanal y sislocationsandEDSs p ectraofthe
fracturesourcezone
a EDSanal y sislocations b EDSs p ectrumoflocationⅠ
c EDSs p ectrumoflocationⅡ d EDSs p ectrumofthehollowarea
２ 综合分析
２．１ 断口分析
镍钛合金医疗器械产品疲劳断裂起始于固定环
多股丝表面凹陷处, 断口明显由裂纹源、 扩展区及瞬
图 ４ 丝材表面微观形貌 间断裂区组成, 裂纹源侧面有明显的微裂纹, 扩展区
Fi g 敭４ Microsco p ica pp earancesofthewiresurface 有疲劳辉纹, 瞬间断裂区微观形貌为扁平韧窝, 可见
a fixedrin g b multiＧstrandedwireofthefixedrin g 丝材断口呈典型的疲劳断裂特征 [ ２ ] .
c wireofthefixedrin g d rawmaterial
２．２ 原材料丝材承受拉力分析
e multiＧstrandedwireoftherawmaterial f wireoftherawmaterial
对固定环原材料多股丝材, 采取人为加载将其
１ ２ ７
