Page 64 - 理化检验-物理分册2019年第二期

庄文斌, 等: 超临界循环流化床锅炉末级过热器爆管原因分析

表 ２ 维氏硬度试验结果
Tab敭２ ResultsoftheVickershardnesstest
试样编号 取样部位 测试值 / HV 平均值 / HV
管子母材一侧 １７３ , １７４ , １７５ １７４
管子母材另一侧 １８０ , １８４ , １８３ １８２
鳍片母材 ２１０ , ２１０ , ２０６ ２０８
１Ｇ１ 号
角焊缝 ２１３ , ２１４ , ２１２ ２１３
熔合线 ２１１ , ２１０ , ２０２ ２０８
热影响区 １９５ , １９９ , １９３ １９６
管子母材一侧 １７７ , １８１ , １８１ １８０
管子母材另一侧 １８８ , １８７ , １８９ １８８
鳍片母材 ２０２ , ２０２ , ２０５ ２０３
２ 号
角焊缝 ２１７ , ２１５ , ２１５ ２１６
熔合线 ２１８ , ２１４ , ２２２ ２１８
热影响区 ２１３ , ２１３ , ２１２ ２１３
１５３~２００HV ( １４０~１９２HB ,
按ISO１８２６５ : ２０１３Metallic
TP３４７HFG 耐热钢标准值
MaterialsConversiono f
HardnessValues 换算)

１３８~３３０HV ( 不低于母材硬度的 ９０％ ,
焊缝标准值
不超过母材布氏硬度 ＋１００HV )
０６Cr１９Ni１０ 不锈钢标准值 ≤２１０HV

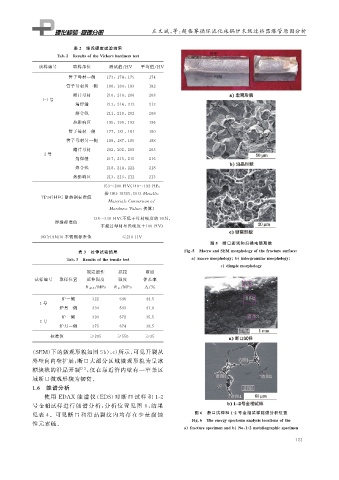

图 ５ 断口宏观和扫描电镜形貌
表 ３ 拉伸试验结果 Fi g 敭５ MacroandSEM mor p holo gy ofthefracturesurface
Tab敭３ Resultsofthetensiletest a macromor p holo gy b inter g ranularmor p holo gy
c dim p lemor p holo gy
规定塑性 抗拉 断后
试样编号 取样位置 延伸强度 强度 伸长率
R p ０．２ / MPa Rm / MPa A / ％
炉一侧 ３２２ ６４６ ４４．５
１ 号
炉另一侧 ３３４ ６４３ ４１．０
炉一侧 ３９３ ６７２ ３５．５
２ 号
炉另一侧 ３７５ ６７４ ３８．５
标准值 ≥２０５ ≥５５０ ≥３５

( SEM ) 下的微观形貌如图 ５b ), c ) 所示, 可见开裂从
外壁向内壁扩展; 断口大部分区域微观形貌为呈冰
糖块状的沿晶开裂 [ １ ] , 仅在靠近管内壁有一窄条区
域断口微观形貌为韧窝.
１．６ 能谱分析

使用 EDAX 能 谱 仪 ( EDS ) 对 断 口 试 样 和 １Ｇ２
号金相试样进行能谱 分 析, 分 析 位 置 见 图 ６ , 结 果
见表 ４ .可见断 口 和 沿 晶 裂 纹 内 均 存 在 少 量 腐 蚀 图 ６ 断口试样和 １Ｇ２ 号金相试样能谱分析位置
Fi g 敭６ Theener gy s p ectrumanal y sislocationsofthe
性元素硫.
a fractures p ecimenandb No敭１Ｇ２metallo g ra p hics p ecimen
１ ２ ３
