庄文斌, 等: 超临界循环流化床锅炉末级过热器爆管原因分析

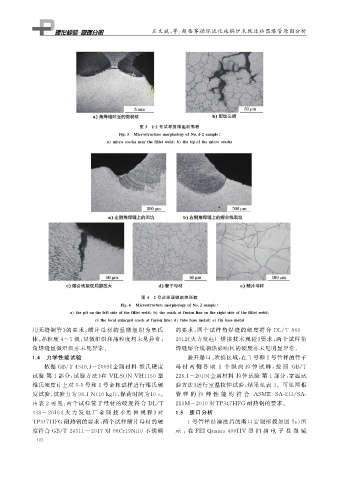

图 ３ １Ｇ２ 号试样显微组织形貌
Fi g 敭３ Microstructuremor p holo gy ofNo敭１Ｇ２sam p le
a microcracksnearthefilletweld b theti pofthemicrocracks

图 ４ ２ 号试样显微组织形貌
Fi g 敭４ Microstructuremor p holo gy ofNo敭２sam p le
a the p itontheleftsideofthefilletweld b thecrackatfusionlineontheri g htsideofthefilletweld
c thelocalenlar g edcrackatfusionline d tubebasemetal e finbasemetal
用无缝钢管» 的要求; 鳍片母材的显微组织 为奥氏 的要求, 两个试样角焊缝的硬度符合 DL / T８６９－
体, 晶粒度 ４~５ 级, 显微组织和晶粒度均未见异常; ２０１２ « 火力发电厂焊接技术规程» 要求, 两个试样角
角焊缝显微组织亦未见异常. 焊缝熔合线和热影响区的硬度亦未见明显异常.
１．４ 力学性能试验 避开爆口、 吹损区域, 在 １ 号和 ２ 号管样的管子
依据 GB / T４３４０．１－２００９ « 金属材料 维氏硬度 母 材 两 侧 各 取 １ 个 纵 向 拉 伸 试 样, 按 照 GB / T
试验 第 １ 部分: 试验方法» 在 VILSON VH１１５０ 型 ２２８．１－２０１０ « 金属材料 拉伸试验 第 １ 部分: 室温试
维氏硬度计上对 １Ｇ１ 号和 ２ 号金相试样进行维氏硬 验方法» 进行室温拉伸试验, 结果见表 ３ .可见两根
度试验, 试验力为９８．１N ( １０k g f ), 保荷时间为 １０s . 管 样 的 拉 伸 性 能 均 符 合 ASME SAＧ２１３ / SAＧ
２１３M－２０１０ 对TP３４７HFG 耐热钢的要求.
由表 ２ 可见: 两个试样管子母材的硬度符合 DL / T
４３８－２０１６ « 火 力 发 电 厂 金 属 技 术 监 督 规 程 » 对 １．５ 断口分析
TP３４７HFG 耐热钢的要求, 两个试样鳍片母材的硬 １ 号管样经清洗后的断口宏观形貌如图 ５a ) 所
度符合 GB / T２４５１１－２０１７ 对 ０６Cr１９Ni１０ 不锈钢 示 , 在 FEIQuanta４００HV 型 扫 描 电 子 显 微 镜
